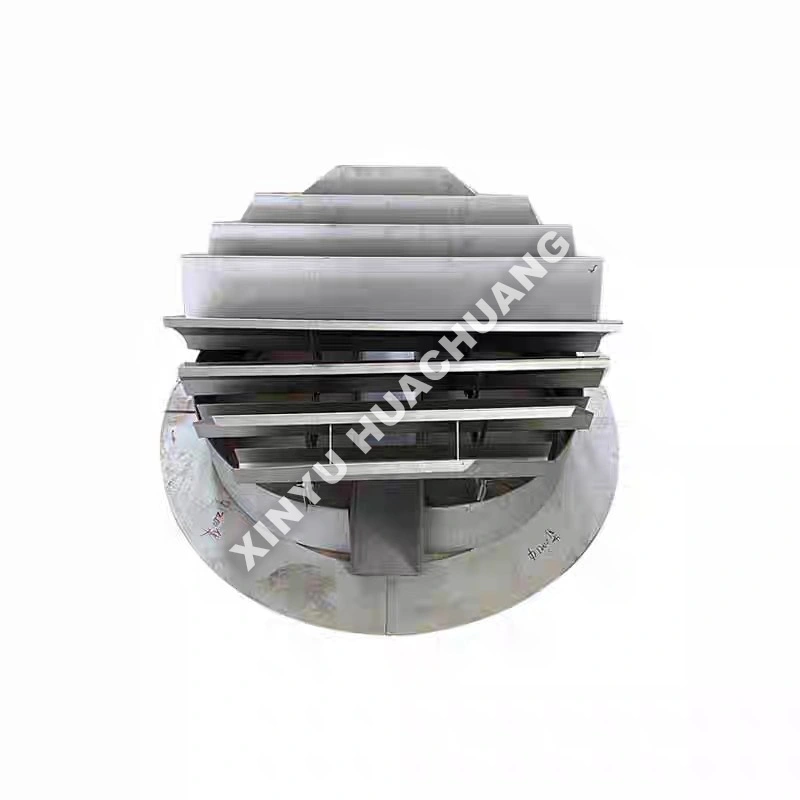

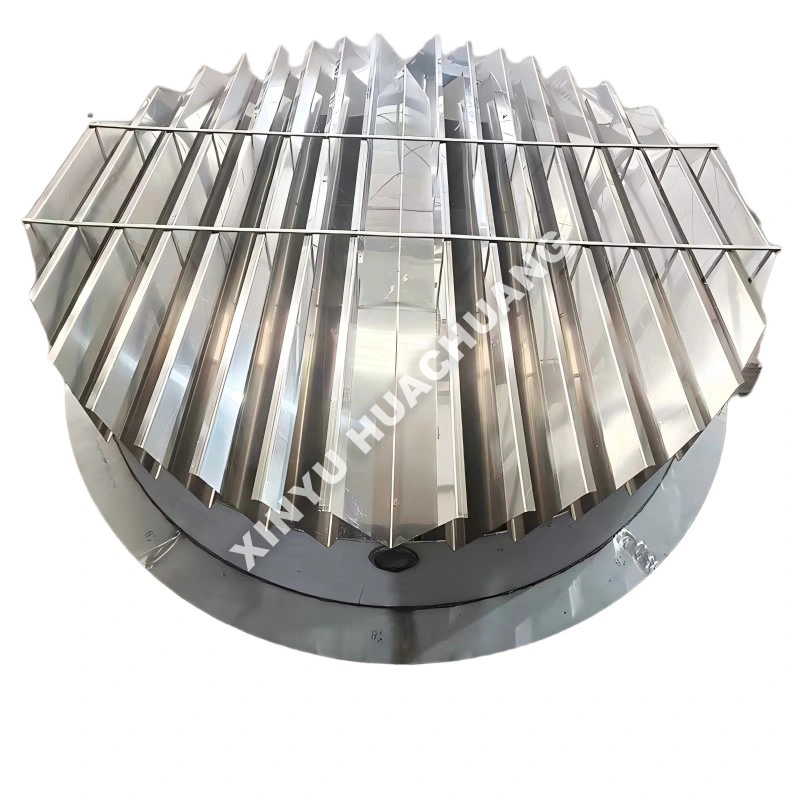

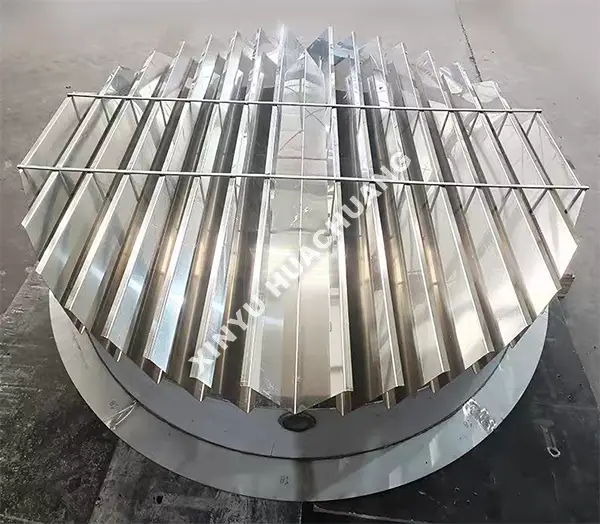

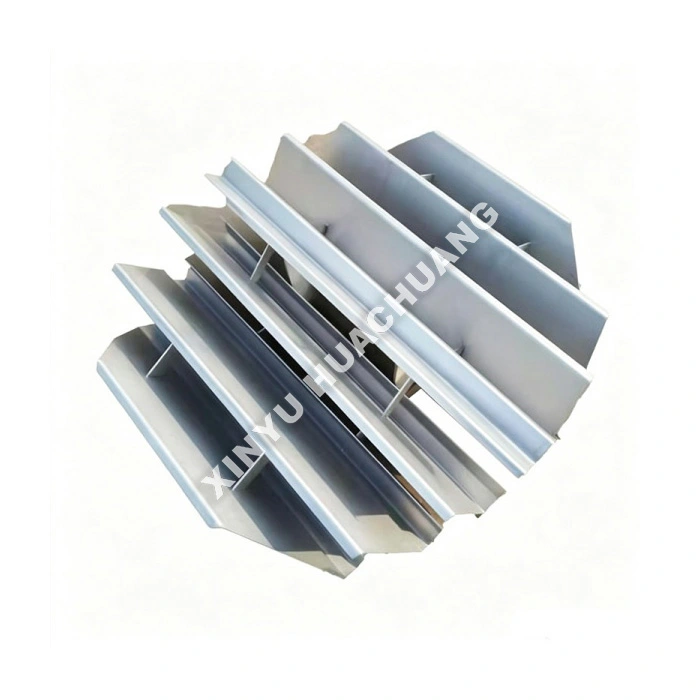

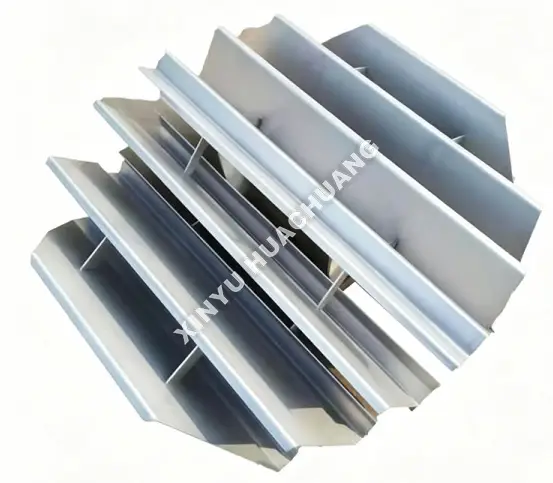

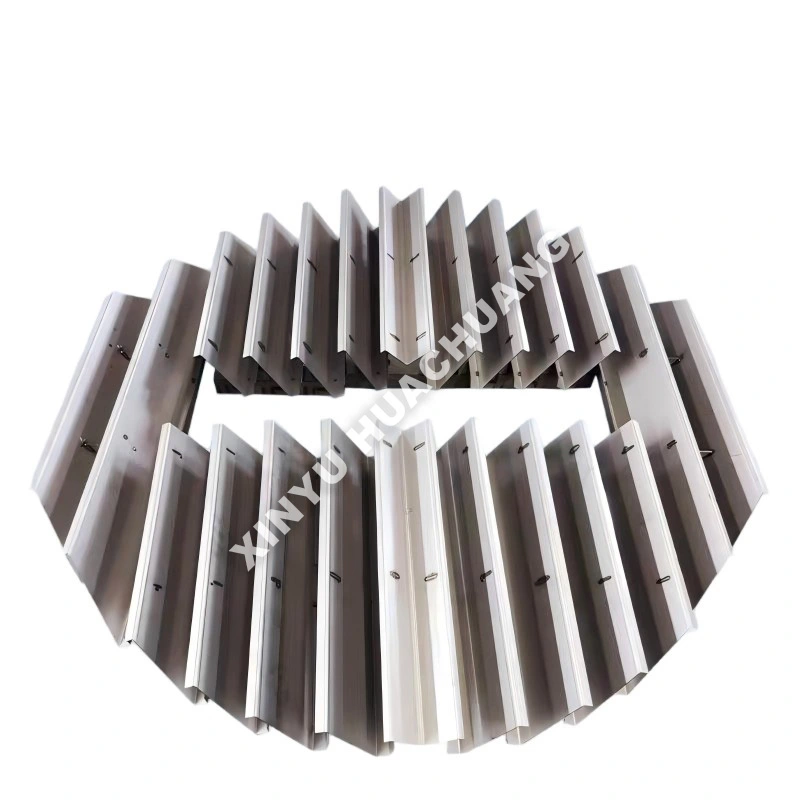

Δίσκος συλλογής υγρών

Ο δίσκος συλλογής υγρών XINYU HUACHUANG είναι ένα κρίσιμο εσωτερικό εξάρτημα πύργου που έχει σχεδιαστεί ειδικά για να παρεμποδίζει, να συλλέγει και να αναδιανέμει υγρό σε στήλες με συσκευασίες μικρής διαμέτρου. Σχεδιασμένος για να αποτρέπει τη ροή του τοίχου και να διατηρεί την απόδοση διαχωρισμού, αυτός ο δίσκος συλλογής υγρών εξασφαλίζει ομοιόμορφη επαφή ατμού-υγρού σε ολόκληρη την κλίνη συσκευασίας. Ο συμπαγής, στιβαρός σχεδιασμός του το καθιστά ιδανικό για εργαστηριακούς πύργους, πιλοτικής κλίμακας και διεργασίες που απαιτούν ενδιάμεση τροφοδοσία ή πλευρική έλξη.

Τι είναι ο δίσκος συλλογής υγρών;

Ο δίσκος συλλογής υγρών είναι ένας οριζόντιος δίσκος που τοποθετείται μεταξύ των τμημάτων συσκευασίας σε στήλες απόσταξης, απορρόφησης ή απογύμνωσης. Αιχμαλωτίζει το υγρό που ρέει κάτω από τη συσκευασία και το ανακατανέμει ομοιόμορφα στο κρεβάτι από κάτω. Αυτός ο δίσκος συλλογής υγρών είναι απαραίτητος για τη διατήρηση της απόδοσης της στήλης σε ψηλούς πιλοτικούς πύργους όπου η κακή κατανομή υγρού μπορεί να επηρεάσει σοβαρά την απόδοση. Χρησιμεύει επίσης ως πλατφόρμα για ενδιάμεση έγχυση τροφοδοσίας, πλευρική απόσυρση ή σημεία παρακολούθησης θερμοκρασίας.

Γιατί Αυτός;

● Ανώτερη συλλογή υγρών: Η βελτιστοποιημένη γεωμετρία της λεκάνης με επαρκές βάθος διασφαλίζει την πλήρη σύλληψη υγρών ακόμα και σε υψηλές ταχύτητες ατμού.

● Σχεδιασμός κατά της ροής τοίχου: Οι περιφερειακοί στεγανοποιημένοι δακτύλιοι και τα διαφράγματα εμποδίζουν το υγρό να παρακάμψει τη συσκευασία και να ρέει κάτω από τα τοιχώματα της στήλης.

● Περιοχή διέλευσης υψηλού ατμού: Η σχεδίαση ανοιχτής ανύψωσης ελαχιστοποιεί την πτώση πίεσης, ενώ επιτρέπει την απεριόριστη ροή ατμών μέσω του συλλέκτη.

● Στιβαρή κατασκευή: Κατασκευασμένο με premium SS304/316L ή εξειδικευμένα κράματα για αντοχή σε θερμικές καταπονήσεις και διαβρωτικά περιβάλλοντα.

● Αρθρωτή εγκατάσταση: Τα κατασκευασμένα τμήματα ακριβείας εξασφαλίζουν γρήγορη συναρμολόγηση και τέλεια ισοπέδωση στο εσωτερικό του πύργου.

Τεχνικές Προδιαγραφές

Οδικός χάρτης επιλογής

● Καθορισμός φορτίων υγρών και ατμών: Υπολογίστε με ακρίβεια τον αναμενόμενο ρυθμό ροής υγρού και την ταχύτητα ατμού. Αυτό καθορίζει το απαιτούμενο βάθος της λεκάνης, το μέγεθος του ανυψωτήρα και την περιοχή διέλευσης ατμών του δίσκου συλλογής υγρών.

● Εκτίμηση της διαμέτρου του πύργου: Βεβαιωθείτε ότι ο δίσκος έχει το ακριβές μέγεθος για το συγκεκριμένο εργαστήριο ή τη διάμετρο της πιλοτικής στήλης για να αποτρέψετε τη διαρροή.

● Συμβατότητα υλικού: Επιλέξτε την κατάλληλη μεταλλουργία με βάση τη θερμοκρασία της διαδικασίας και τη χημική επιθετικότητα. Το πρότυπο SS316L καλύπτει τις περισσότερες εφαρμογές. Τα εξαιρετικά διαβρωτικά περιβάλλοντα απαιτούν Hastelloy.

● Απαιτήσεις λειτουργίας: Προσδιορίστε εάν ο δίσκος χρειάζεται πρόσθετες λειτουργίες, όπως ακροφύσια πλευρικής έλξης, ενδιάμεσα σημεία τροφοδοσίας ή δυνατότητες ανακατανομής.

Διαδικασία ποιοτικού ελέγχου

● Επαλήθευση υλικού: Αυστηρή επιθεώρηση των εισερχόμενων μεταλλικών φύλλων και υλικών συγκόλλησης για να διασφαλιστεί η μεταλλουργική συμμόρφωση.

● Ακρίβεια διαστάσεων: Μέτρηση ακριβείας του βάθους της λεκάνης, της διαμέτρου του ανυψωτήρα και της συνολικής επιπεδότητας για να εγγυηθεί τη σωστή εφαρμογή και τη συλλογή υγρών.

● Ποιότητα συγκόλλησης: Ολοκληρωμένη οπτική και NDT (μη καταστροφική δοκιμή) επιθεώρηση όλων των συγκολλήσεων για να διασφαλιστεί η στεγανή απόδοση.

● Επεξεργασία επιφάνειας: Επαλήθευση παθητικοποίησης ή ποιότητας επίστρωσης για διασφάλιση αντοχής στη διάβρωση σε σκληρά περιβάλλοντα λειτουργίας.

● Δοκιμή προσαρμογής: Επαλήθευση προσυναρμολόγησης αρθρωτών τμημάτων για επιβεβαίωση της σωστής ευθυγράμμισης και σφράγισης πριν από την αποστολή.

Εξυπηρέτηση και υποστήριξη μετά την πώληση

Στην XINYU HUACHUANG, δεσμευόμαστε να παρέχουμε ολοκληρωμένη και αξιόπιστη υποστήριξη μετά την πώληση για να διασφαλίσουμε τη συνεχή και αποτελεσματική λειτουργία του εξοπλισμού σας. Η αφοσιωμένη ομάδα σέρβις μας είναι πάντα έτοιμη να σας βοηθήσει.

Ολοκληρωμένη κάλυψη εγγύησης

Προσφέρουμε περήφανα δύο χρόνια εγγύηση για τον εξοπλισμό μας. Κατά τη διάρκεια αυτής της περιόδου, παρέχουμε δωρεάν υπηρεσίες συντήρησης και επισκευής για τυχόν ζητήματα που σχετίζονται με την ποιότητα, εξαιρουμένων εκείνων που προκαλούνται από ακατάλληλη λειτουργία, μη εξουσιοδοτημένες τροποποιήσεις ή ανωτέρα βία. Για εξοπλισμό πέραν της περιόδου εγγύησης δύο ετών, συνεχίζουμε να προσφέρουμε υπηρεσίες δια βίου συντήρησης, χρεώνοντας μόνο το κόστος ανταλλακτικών και εργασίας.

Μηχανισμός Ταχείας Απόκρισης

Προσφέρουμε 7×24 ώρες επαγγελματική τηλεφωνική υποστήριξη μηχανικής. Με τη λήψη μιας ειδοποίησης σφάλματος, η τεχνική μας ομάδα θα απαντήσει εντός 24 ωρών και θα παράσχει μια βιώσιμη λύση. Εάν απαιτείται επιτόπια εξυπηρέτηση, οι επαγγελματίες μηχανικοί μας θα φτάσουν στις εγκαταστάσεις σας εντός μιας εβδομάδας. Σε ειδικές περιπτώσεις όπου ο εξοπλισμός δεν μπορεί να επισκευαστεί, θα τον αντικαταστήσουμε άνευ όρων με μια νέα μονάδα ή θα παρέχουμε μια υποκατάστατη μονάδα κατά τη διάρκεια της περιόδου εγγύησης των δύο ετών ή θα λάβουμε τα απαραίτητα μέτρα για την αποκατάσταση της κανονικής λειτουργίας.

Συχνές Ερωτήσεις (FAQ)

Ε1: Ποια είναι η κύρια λειτουργία ενός δίσκου συλλογής υγρών σε μια γεμάτη στήλη;

Α: Ένας δίσκος συλλέκτη υγρών συλλαμβάνει το υγρό που ρέει από το τμήμα συσκευασίας παραπάνω και το ανακατανέμει ομοιόμορφα στο στρώμα συσκευασίας από κάτω. Χωρίς αυτόν τον δίσκο, η κακή κατανομή υγρού συσσωρεύεται σε πολλαπλά τμήματα συσκευασίας, υποβαθμίζοντας προοδευτικά την απόδοση διαχωρισμού. Ο δίσκος συλλογής ουσιαστικά "επαναφέρει" την κατανομή του υγρού σε κάθε όριο συσκευασίας.

Ε2: Γιατί είναι απαραίτητος ένας δίσκος συλλογής υγρών σε ψηλούς πιλότους;

Α: Σε ψηλούς πύργους με πολλαπλά τμήματα πλήρωσης, το υγρό τείνει να παρασύρεται προς το τοίχωμα της στήλης καθώς κατεβαίνει, δημιουργώντας όλο και πιο σοβαρή κακή κατανομή σε κάθε διαδοχικό τμήμα. Χωρίς δίσκους συλλεκτών μεταξύ των τμημάτων, αυτό το σωρευτικό αποτέλεσμα μπορεί να καταστήσει τα κάτω τμήματα συσκευασίας σχεδόν αναποτελεσματικά, χάνοντας ακριβό καταλύτη ή υλικό συσκευασίας.

Ε3: Εκτός από την ανακατανομή, ποιες άλλες λειτουργίες εξυπηρετεί ο δίσκος συλλογής;

Α: Ο δίσκος συλλογής χρησιμεύει επίσης ως πλατφόρμα για ενδιάμεση έγχυση τροφοδοσίας, πλευρική απόσυρση ενδιάμεσων προϊόντων και εγκατάσταση σημείων παρακολούθησης θερμοκρασίας. Αυτές οι πρόσθετες λειτουργίες το καθιστούν ένα ευέλικτο εργαλείο διαχείρισης διεργασιών, όχι απλώς μια συσκευή ανακατανομής υγρών.

Ε4: Πώς είναι σχεδιασμένος ο δίσκος συλλογής για να ελαχιστοποιεί την πτώση πίεσης;

A: Ο δίσκος έχει σχεδιαστεί με υψηλή ελεύθερη επιφάνεια διατομής—συχνά που υπερβαίνει το 85%—για να επιτρέπεται η διέλευση ανερχόμενων ατμών με ελάχιστη αντίσταση. Οι ζώνες συλλογής υγρών είναι στρατηγικά τοποθετημένες ώστε να συλλαμβάνουν το κατερχόμενο υγρό χωρίς να εμποδίζουν τη διαδρομή ροής ατμών, διατηρώντας τα πλεονεκτήματα της χαμηλής πτώσης πίεσης της λειτουργίας της συσσωρευμένης στήλης.

Ε5: Ποια υλικά χρησιμοποιούνται συνήθως για δίσκους συλλογής υγρών;

Α: Οι δίσκοι συλλεκτών κατασκευάζονται συνήθως από SS304/316L για τυπικές εφαρμογές, Hastelloy ή τιτάνιο για εξαιρετικά διαβρωτικά περιβάλλοντα και χάλυβα με επένδυση PTFE για εφαρμογές χημείας φθορίου. Η επιλογή υλικού ταιριάζει με τα μέσα διεργασίας και τις συνθήκες λειτουργίας για να εξασφαλίσει μεγάλη διάρκεια ζωής.
