Πλέγμα υποστήριξης συσκευασίας πύργων απόσταξης

Το πλέγμα στήριξης συσκευασίας πύργων απόσταξης XINYU HUACHUANG είναι ένα κρίσιμο δομικό εξάρτημα ειδικά σχεδιασμένο για εργαστηριακούς και πιλοτικούς πύργους μικρής διαμέτρου. Σχεδιασμένο για να αντέχει το βάρος της δομημένης ή τυχαίας συσκευασίας, ενώ μεγιστοποιεί την ανοιχτή επιφάνεια, αυτό το πλέγμα στήριξης του πύργου απόσταξης εξασφαλίζει ανεμπόδιστη ροή ατμού-υγρού και αποτρέπει την πλημμύρα στη στήλη. Ο στιβαρός αλλά ανοιχτός σχεδιασμός του το καθιστά το ιδανικό θεμέλιο για την επίτευξη υψηλής απόδοσης διαχωρισμού σε περιβάλλοντα Ε&Α και πιλοτικών δοκιμών.

Αρχή Εργασίας

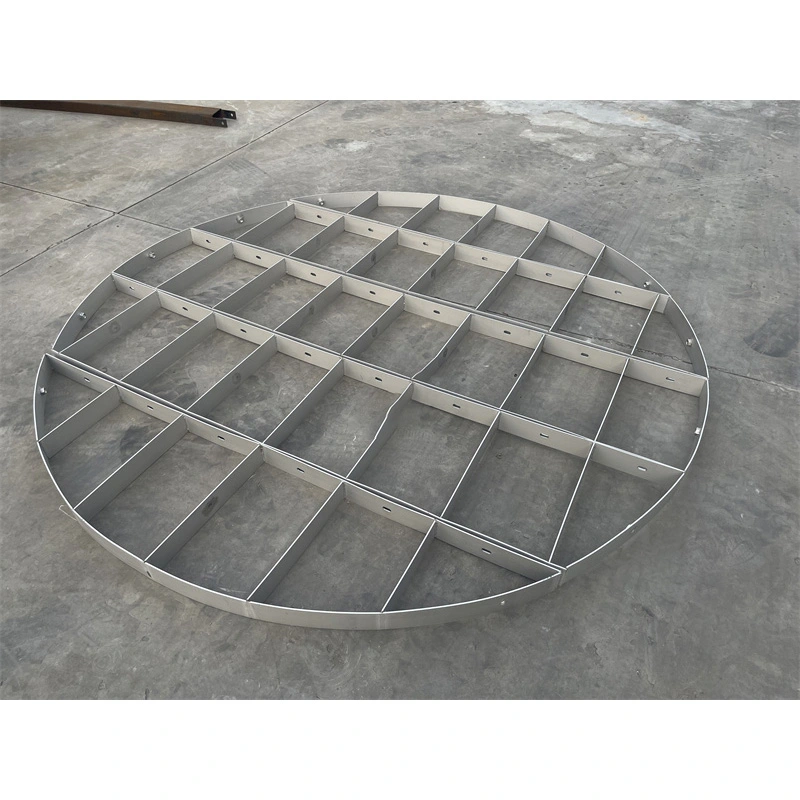

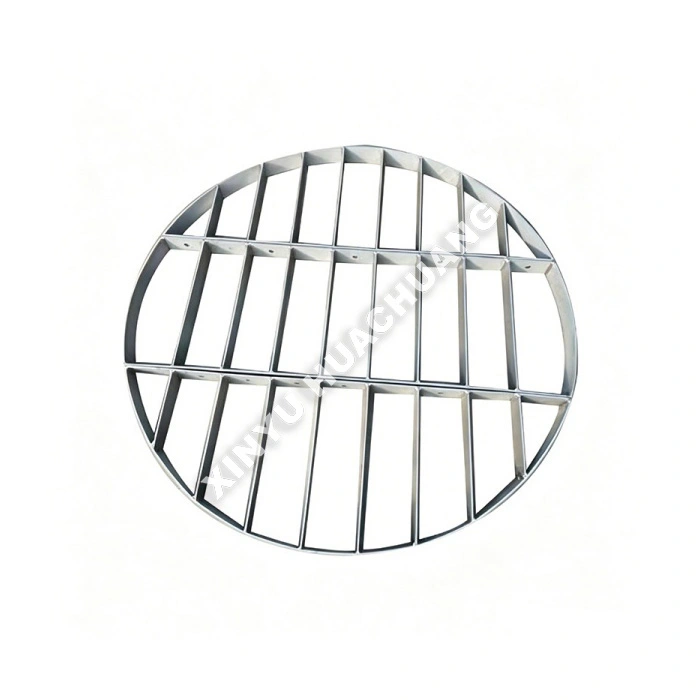

Το πλέγμα στήριξης συσκευασίας πύργου απόσταξης λειτουργεί παρέχοντας μια άκαμπτη, οριζόντια πλατφόρμα στο κάτω μέρος της κλίνης συσκευασίας. Είναι κατασκευασμένο με κάθετες ή οριζόντιες ράβδους διατεταγμένες ώστε να δημιουργούν μια υψηλή ελεύθερη επιφάνεια διατομής. Αυτή η ανοιχτή γεωμετρία επιτρέπει τη διέλευση ατμών και κατερχόμενου υγρού με ελάχιστη πτώση πίεσης, ενώ ταυτόχρονα εμποδίζει τα σωματίδια πλήρωσης να πέσουν στο κάτω τμήμα. Η λεία επιφάνεια του πλέγματος βοηθά επίσης στην αποφυγή συσσώρευσης σωματιδίων και ρύπανσης στη βάση της στήλης.

Πού λάμπει;

● Υψηλή ανοιχτή περιοχή & πτώση χαμηλής πίεσης: Μεγιστοποιεί την ελεύθερη περιοχή διατομής για να εξασφαλίσει ομαλή ροή ατμού-υγρού, αποτρέποντας τα σημεία συμφόρησης σε στήλες μικρής διαμέτρου.

● Υψηλή μηχανική αντοχή: Σχεδιασμένο για να υποστηρίζει αξιόπιστα το βάρος του κρεβατιού συσκευασίας και να αντέχει τις διακυμάνσεις της πίεσης λειτουργίας χωρίς παραμόρφωση.

● Σχεδιασμός κατά της ρύπανσης: Οι λείες επιφάνειες και η βελτιστοποιημένη απόσταση ράβδων εμποδίζουν τη συσσώρευση στερεών, πολυμερών ή σωματιδίων και την απόφραξη του στηρίγματος.

● Precision Fit: Προσαρμοσμένη για να ταιριάζει απόλυτα με την εσωτερική διάμετρο εργαστηριακών και πιλοτικών γυάλινων ή μεταλλικών στηλών, διασφαλίζοντας ότι δεν υπάρχει παράκαμψη υγρού.

● Ευέλικτα υλικά: Διατίθεται σε SS304/316L, Hastelloy, PTFE και γυαλί για να ταιριάζει με τη χημική συμβατότητα της συγκεκριμένης διαδικασίας.

Τεχνικές Προδιαγραφές

Πού ισχύει;

● Ακαδημαϊκά Εργαστήρια & Ε&Α: Βασικές κινητικές μελέτες, οπτικοποίηση διαδικασίας διαχωρισμού και δοκιμή καταλύτη.

● Εργοστάσια πιλοτικής κλίμακας: Γεφύρωση του χάσματος μεταξύ της Ε&Α στον πάγκο και της βιομηχανικής κλιμάκωσης για εκλεκτά χημικά και φαρμακευτικά προϊόντα.

● Αιθέρια έλαια και φυσικά εκχυλίσματα: Απαλός, υψηλής καθαρότητας διαχωρισμός ευαίσθητων στη θερμότητα τερπενίων και αρωμάτων.

● Εξειδικευμένοι διαλύτες: Συνεχής ανάκτηση και εξαιρετικά υψηλός καθαρισμός οργανικών διαλυτών υψηλής αξίας.

● Τρόφιμα και ποτά: Συγκέντρωση φυσικών γεύσεων και εκχύλιση βιοδραστικών ενώσεων.

Προφυλάξεις κατά τη χρήση

● Ακριβής ισοπέδωση: Βεβαιωθείτε ότι το πλέγμα στήριξης έχει τοποθετηθεί τέλεια οριζόντια. Ένα μη επίπεδο πλέγμα μπορεί να προκαλέσει συγκέντρωση υγρών στη μία πλευρά, οδηγώντας σε σοβαρή κακή κατανομή και μειωμένη απόδοση διαχωρισμού.

● Συμβατότητα με μέγεθος συσκευασίας: Επαληθεύστε ότι η απόσταση ράβδων του πλέγματος στήριξης του πύργου απόσταξης είναι μικρότερη από την ελάχιστη διάσταση της συσκευασίας σας για να αποτρέψετε την πτώση σωματιδίων.

● Ασφαλής στερέωση: Σε στήλες μικρής διαμέτρου, βεβαιωθείτε ότι το πλέγμα είναι σωστά συσφιγμένο ή συγκολλημένο για να αποτρέψετε τη μετατόπιση ή την ανύψωσή του κατά τη διάρκεια εργασιών υψηλής ροής ατμών ή κενού.

● Προκαθαρισμός: Πάντα να καθαρίζετε σχολαστικά το πλέγμα πριν φορτώσετε τη συσκευασία για να αφαιρέσετε λάδια μηχανικής επεξεργασίας, μεταλλικά ρινίσματα ή υπολείμματα που θα μπορούσαν να μολύνουν τη διαδικασία σας.

Εξυπηρέτηση και υποστήριξη μετά την πώληση

Στην XINYU HUACHUANG, δεσμευόμαστε να παρέχουμε ολοκληρωμένη και αξιόπιστη υποστήριξη μετά την πώληση για να διασφαλίσουμε τη συνεχή και αποτελεσματική λειτουργία του εξοπλισμού σας. Η αφοσιωμένη ομάδα σέρβις μας είναι πάντα έτοιμη να σας βοηθήσει.

Ολοκληρωμένη κάλυψη εγγύησης

Προσφέρουμε περήφανα δύο χρόνια εγγύηση για τον εξοπλισμό μας. Κατά τη διάρκεια αυτής της περιόδου, παρέχουμε δωρεάν υπηρεσίες συντήρησης και επισκευής για τυχόν ζητήματα που σχετίζονται με την ποιότητα, εξαιρουμένων εκείνων που προκαλούνται από ακατάλληλη λειτουργία, μη εξουσιοδοτημένες τροποποιήσεις ή ανωτέρα βία. Για εξοπλισμό πέραν της περιόδου εγγύησης δύο ετών, συνεχίζουμε να προσφέρουμε υπηρεσίες δια βίου συντήρησης, χρεώνοντας μόνο το κόστος ανταλλακτικών και εργασίας.

Μηχανισμός Ταχείας Απόκρισης

Προσφέρουμε 7×24 ώρες επαγγελματική τηλεφωνική υποστήριξη μηχανικής. Με τη λήψη μιας ειδοποίησης σφάλματος, η τεχνική μας ομάδα θα απαντήσει εντός 24 ωρών και θα παράσχει μια βιώσιμη λύση. Εάν απαιτείται επιτόπια εξυπηρέτηση, οι επαγγελματίες μηχανικοί μας θα φτάσουν στις εγκαταστάσεις σας εντός μιας εβδομάδας. Σε ειδικές περιπτώσεις όπου ο εξοπλισμός δεν μπορεί να επισκευαστεί, θα τον αντικαταστήσουμε άνευ όρων με μια νέα μονάδα ή θα παρέχουμε μια υποκατάστατη μονάδα κατά τη διάρκεια της περιόδου εγγύησης των δύο ετών ή θα λάβουμε τα απαραίτητα μέτρα για την αποκατάσταση της κανονικής λειτουργίας.

Συχνές Ερωτήσεις (FAQ)

Ε1: Ποιος είναι ο κύριος σκοπός ενός πλέγματος στήριξης συσκευασίας σε μια αποστακτική στήλη;

Α: Το πλέγμα στήριξης παρέχει μια άκαμπτη, οριζόντια πλατφόρμα στο κάτω μέρος του κρεβατιού συσκευασίας για να συγκρατεί όλα τα στοιχεία συσκευασίας ή τις δομημένες μονάδες συσκευασίας με ασφάλεια στη θέση τους. Χωρίς αυτό, το παρέμβυσμα θα κατέρρεε στο κάτω τμήμα της στήλης, εμποδίζοντας τη ροή των ατμών και καταστρέφοντας εντελώς την απόδοση διαχωρισμού.

Ε2: Πώς ο σχεδιασμός του πλέγματος ελαχιστοποιεί τον αντίκτυπό του στην απόδοση της στήλης;

Α: Το πλέγμα είναι κατασκευασμένο με κάθετες ή οριζόντιες ράβδους που διατάσσονται έτσι ώστε να δημιουργούν μια υψηλή ελεύθερη επιφάνεια διατομής, που συχνά υπερβαίνει το 90%. Αυτή η ανοιχτή γεωμετρία επιτρέπει τη διέλευση των ανερχόμενων ατμών και του κατερχόμενου υγρού με ελάχιστη πτώση πίεσης, διασφαλίζοντας ότι το ίδιο το πλέγμα δεν θα γίνει εμπόδιο στη διαδικασία μεταφοράς μάζας.

Ε3: Γιατί είναι σημαντική η αντιρρυπαντική σχεδίαση για ένα πλέγμα στήριξης;

Α: Το πλέγμα στήριξης βρίσκεται στο χαμηλότερο σημείο της κλίνης συσκευασίας, όπου συσσωρεύονται φυσικά σωματίδια, εναποθέσεις πολυμερών και κρυσταλλωμένα άλατα. Η λεία επιφάνεια και η ανοιχτή γεωμετρία εμποδίζουν τη συσσώρευση υλικού στη βάση της στήλης, μειώνοντας τη συχνότητα των τερματισμών λειτουργίας για καθαρισμό και διατήρηση σταθερής πτώσης πίεσης καθ' όλη τη διάρκεια της εκστρατείας.

Ε4: Πώς έχει το μέγεθος του πλέγματος στήριξης σε σχέση με τη συσκευασία από πάνω του;

Α: Το μέγεθος ανοίγματος του πλέγματος προσαρμόζεται προσεκτικά με τις διαστάσεις συσκευασίας για να αποτραπεί η πτώση τυχόν στοιχείων συσκευασίας. Για τυχαία συσκευασία, τα ανοίγματα του πλέγματος είναι σημαντικά μικρότερα από το μικρότερο στοιχείο συσκευασίας. Για δομημένη συσκευασία, το πλέγμα έχει σχεδιαστεί για να ταιριάζει με το αποτύπωμα της μονάδας και να παρέχει επίπεδη στήριξη σε ολόκληρο το κρεβάτι.

Ε5: Ποια δομικά υλικά είναι διαθέσιμα για πλέγματα στήριξης;

Α: Τα πλέγματα υποστήριξης είναι διαθέσιμα σε SS304/316L για τυπικές εφαρμογές, Hastelloy και τιτάνιο για διαβρωτικά περιβάλλοντα και ανθρακούχο χάλυβα με προστατευτικές επικαλύψεις για εγκαταστάσεις με ευαισθησία στο κόστος. Το υλικό επιλέγεται για να ταιριάζει με το υλικό του κελύφους της στήλης και τις συνθήκες διεργασίας, διασφαλίζοντας γαλβανική συμβατότητα και μεγάλη διάρκεια ζωής.
