Όργανο μέτρησης ακτινικού διάκενου ρουλεμάν

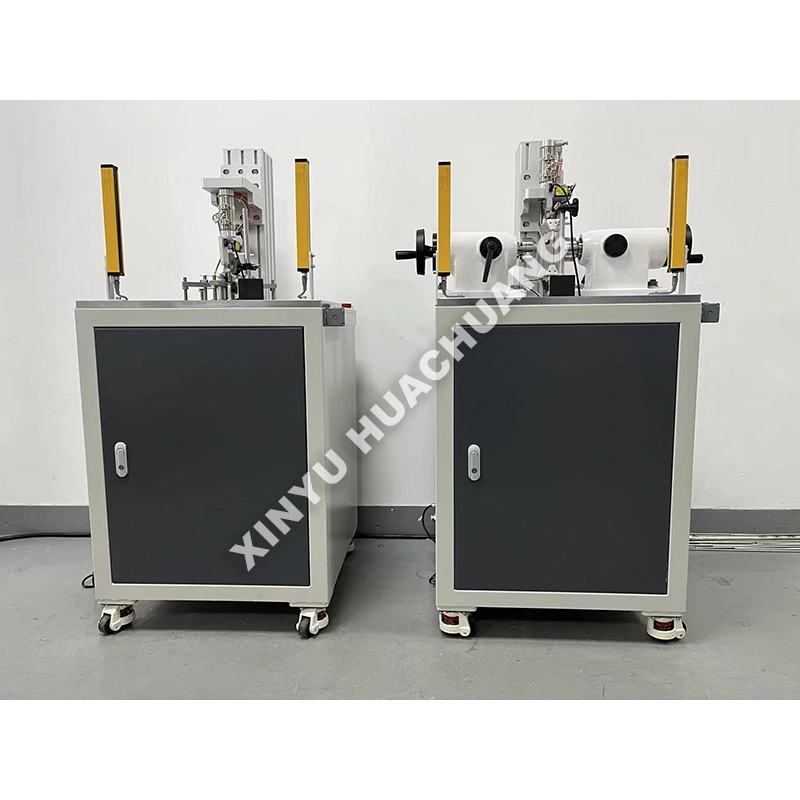

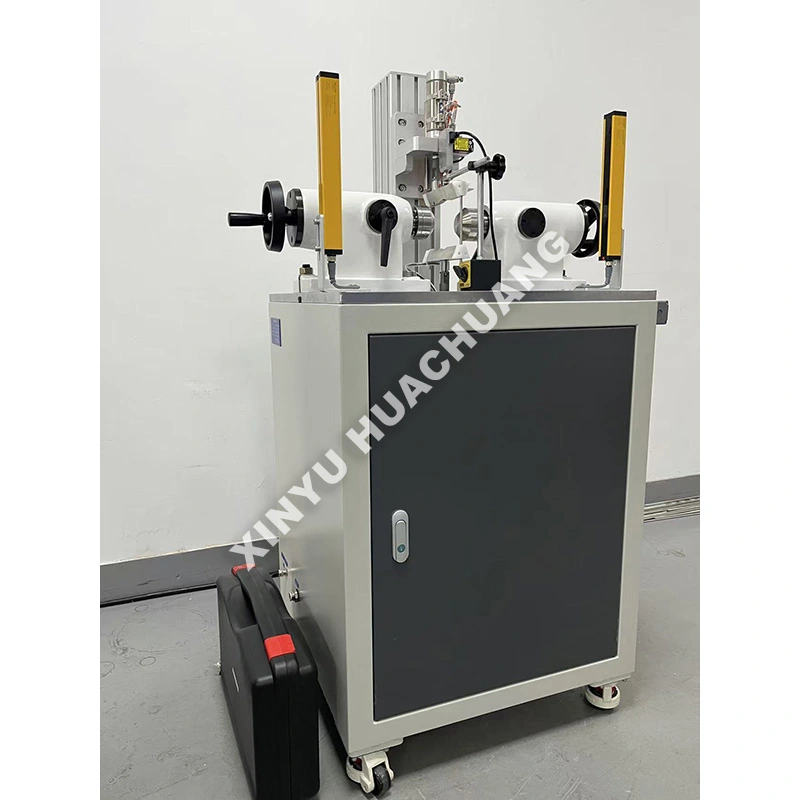

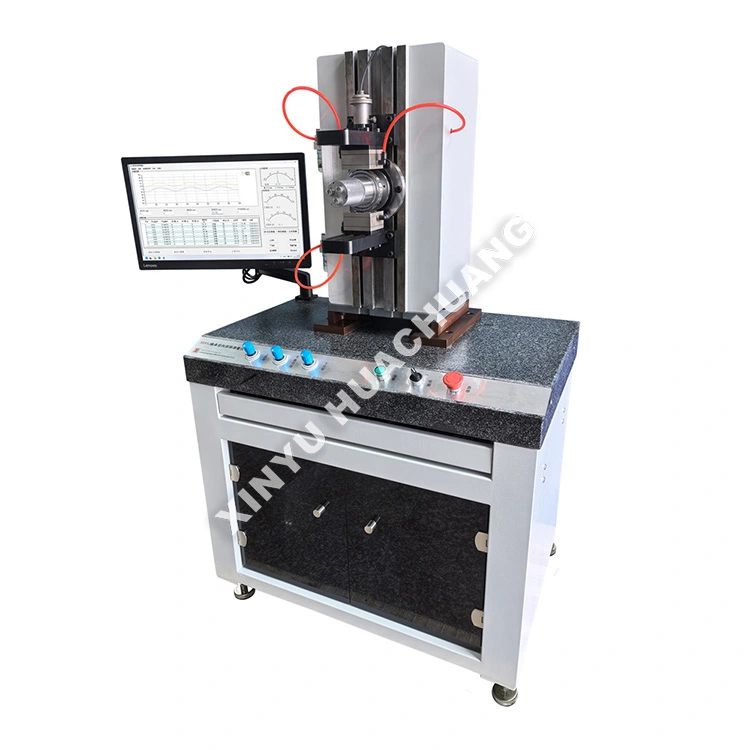

Το όργανο μέτρησης ακτινικού διάκενου ρουλεμάν XINYU HUACHUANG είναι μια εξαιρετικά ακριβής, ημι-αυτοματοποιημένη συσκευή δοκιμών που έχει σχεδιαστεί ειδικά για να αξιολογεί το εσωτερικό ακτινικό διάκενο των ρουλεμάν κύλισης. Σχεδιασμένο για να ανταποκρίνεται στα αυστηρά διεθνή πρότυπα, αυτό το όργανο μέτρησης ακτινικής διάκενου ρουλεμάν εφαρμόζει με ακρίβεια τυποποιημένα φορτία μέτρησης για τη σύλληψη μικρομετατοπίσεων. Εξοπλισμένο με έξυπνο αυτοματισμό PLC και αισθητήρες υψηλής ευαισθησίας, εξασφαλίζει ασφαλή, αξιόπιστη λειτουργία, ενώ παρέχει δεδομένα υψηλής αναπαραγωγής για Ε&Α, ποιοτικό έλεγχο και πιστοποίηση κατασκευής.

Αρχή Εργασίας

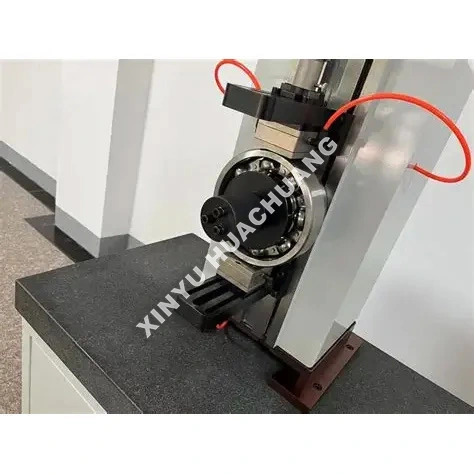

Το όργανο μέτρησης ακτινικής εκκένωσης ρουλεμάν λειτουργεί σύμφωνα με μια δυναμική αρχή μέτρησης χωρίς φορτίο. Ο εσωτερικός δακτύλιος του ρουλεμάν στερεώνεται και περιστρέφεται από έναν σύγχρονο κινητήρα, ενώ ένα ακριβές φορτίο μέτρησης εφαρμόζεται στον εξωτερικό δακτύλιο. Οι αισθητήρες μετατόπισης υψηλής ευαισθησίας καταγράφουν την ακτινική κίνηση των κυλιόμενων στοιχείων καθώς διέρχονται από τη ζώνη φορτίου. Το σύστημα χρησιμοποιεί διαφορικούς αλγόριθμους για την αυτόματη εξάλειψη των γεωμετρικών σφαλμάτων και υπολογίζει την πραγματική ακτινική απόσταση χωρίς να απαιτείται αντιστάθμιση παραμόρφωσης.

Ποια είναι τα διακριτικά πλεονεκτήματα;

● Μέτρηση υψηλής ακρίβειας: Διαθέτει επαγωγικούς αισθητήρες κορυφαίας ποιότητας με στατική επαναληψιμότητα <1,5μm και δυναμική επαναληψιμότητα <2,5μm.

● Αυτοματοποιημένη φόρτωση: Η πνευματική ή μηχανοκίνητη φόρτωση εξασφαλίζει σταθερές, τυποποιημένες δυνάμεις μέτρησης, εξαλείφοντας τα σφάλματα χειροκίνητης λειτουργίας.

● Έξυπνη επεξεργασία δεδομένων: Υπολογίζει αυτόματα τη μέση απόσταση, εντοπίζει εμπλοκές περιστροφής και δημιουργεί στατιστικές αναφορές SPC/CPK.

● Στιβαρή και ασφαλής κατασκευή: Χτισμένο με άκαμπτο μηχανικό πλαίσιο και διαθέτει αυτόματη βαθμονόμηση έναντι τυπικών εξαρτημάτων αναφοράς για διατήρηση της μακροπρόθεσμης ακρίβειας.

● Ευέλικτη συμβατότητα: Το αρθρωτό εξάρτημα επιτρέπει γρήγορες εναλλαγές για τη δοκιμή διαφόρων τύπων ρουλεμάν, από ρουλεμάν με βαθιά αυλάκωση έως κωνικά ρουλεμάν κυλίνδρων.

Τεχνικές Προδιαγραφές

Πού ισχύει;

● Κατασκευή ρουλεμάν: 100% έλεγχος ποιότητας εντός ή εκτός σύνδεσης για σφαιρικά ρουλεμάν βαθιάς αυλάκωσης, κυλινδρικούς κυλίνδρους και κωνικούς κυλίνδρους.

● Αυτοκίνητο & Αεροδιαστημική: Έλεγχος ποιότητας εισερχόμενου (IQC) και επαλήθευση συναρμολόγησης για πλήμνες τροχών, κιβώτια ταχυτήτων και κινητήρες στροβίλου.

● Μηχανήματα ακριβείας: Επιλογή αντιστοίχισης και αντιστοίχισης καθαρισμού για άξονες εργαλειομηχανών υψηλής ακρίβειας και ρομποτική.

● Συντήρηση & MRO: Αξιολόγηση κατάστασης και αξιολόγηση κάθαρσης ρουλεμάν κατά τη διάρκεια επισκευών εξοπλισμού.

Προφυλάξεις κατά τη χρήση

● Προετοιμασία δείγματος: Πάντα να καθαρίζετε σχολαστικά το ρουλεμάν για να αφαιρέσετε αντισκωριακά ή γράσο που θα μπορούσαν να επηρεάσουν τη μικρομέτρηση.

● Θερμική ισορροπία: Επιτρέψτε τόσο στο όργανο όσο και στο ρουλεμάν να εγκλιματιστούν στη θερμοκρασία δωματίου (20±5℃) πριν από τη δοκιμή.

● Σωστή ευθυγράμμιση: Βεβαιωθείτε ότι το ρουλεμάν έχει τοποθετηθεί τέλεια επίπεδη στο εξάρτημα για να αποτρέψετε τις λανθασμένες ενδείξεις που προκαλούνται από την κλίση του εξωτερικού δακτυλίου.

● Βαθμονόμηση: Εκτελέστε τη ρουτίνα αυτόματης βαθμονόμησης χρησιμοποιώντας τυπικά ρουλεμάν αναφοράς στην αρχή κάθε βάρδιας.

Οδηγός συντήρησης

● Καθημερινά: Σκουπίστε τα εξαρτήματα μέτρησης και τη γραφίδα του αισθητήρα με ένα καθαρό πανί που δεν αφήνει χνούδι. Ελέγξτε την πνευματική πίεση αέρα (εάν υπάρχει) και αποστραγγίστε την υγρασία από το φίλτρο.

● Εβδομαδιαία/Μηνιαία: Επιθεωρήστε τον περιστρεφόμενο άξονα και τους μοχλούς φόρτωσης για ομαλή λειτουργία. Εφαρμόστε μια σταγόνα ελαφρού λαδιού μηχανής στα σημεία μηχανικής περιστροφής όπως συνιστάται.

● Τριμηνιαία: Εκτελέστε μια πλήρη βαθμονόμηση συστήματος χρησιμοποιώντας πιστοποιημένα τυπικά μπλοκ διάκενου για να επαληθεύσετε τη γραμμικότητα και την ακρίβεια της ενίσχυσης.

● Έλεγχος περιβάλλοντος: Κρατήστε το όργανο μακριά από βαριά μηχανήματα δόνησης, ισχυρά μαγνητικά πεδία και άμεσο ηλιακό φως για να διατηρήσετε τη σταθερότητα της μέτρησης.

Στοιχεία προστασίας μετά την αγορά

Στην XINYU HUACHUANG, δεσμευόμαστε να παρέχουμε ολοκληρωμένη και αξιόπιστη υποστήριξη μετά την πώληση για να διασφαλίσουμε τη συνεχή και αποτελεσματική λειτουργία του εξοπλισμού σας. Η αφοσιωμένη ομάδα σέρβις μας είναι πάντα έτοιμη να σας βοηθήσει.

Ολοκληρωμένη κάλυψη εγγύησης

Προσφέρουμε περήφανα δύο χρόνια εγγύηση για τον εξοπλισμό μας. Κατά τη διάρκεια αυτής της περιόδου, παρέχουμε δωρεάν υπηρεσίες συντήρησης και επισκευής για τυχόν ζητήματα που σχετίζονται με την ποιότητα, εξαιρουμένων εκείνων που προκαλούνται από ακατάλληλη λειτουργία, μη εξουσιοδοτημένες τροποποιήσεις ή ανωτέρα βία. Για εξοπλισμό πέραν της περιόδου εγγύησης δύο ετών, συνεχίζουμε να προσφέρουμε υπηρεσίες δια βίου συντήρησης, χρεώνοντας μόνο το κόστος ανταλλακτικών και εργασίας.

Μηχανισμός Ταχείας Απόκρισης

Προσφέρουμε 7×24 ώρες επαγγελματική τηλεφωνική υποστήριξη μηχανικής. Με τη λήψη μιας ειδοποίησης σφάλματος, η τεχνική μας ομάδα θα απαντήσει εντός 24 ωρών και θα παράσχει μια βιώσιμη λύση. Εάν απαιτείται επιτόπια εξυπηρέτηση, οι επαγγελματίες μηχανικοί μας θα φτάσουν στις εγκαταστάσεις σας εντός μιας εβδομάδας. Σε ειδικές περιπτώσεις όπου ο εξοπλισμός δεν μπορεί να επισκευαστεί, θα τον αντικαταστήσουμε άνευ όρων με μια νέα μονάδα ή θα παρέχουμε μια υποκατάστατη μονάδα κατά τη διάρκεια της περιόδου εγγύησης των δύο ετών ή θα λάβουμε τα απαραίτητα μέτρα για την αποκατάσταση της κανονικής λειτουργίας.

Συχνές Ερωτήσεις (FAQ)

Ε1: Τι είναι το ακτινωτό διάκενο και γιατί έχει σημασία για την απόδοση του ρουλεμάν;

Α: Το ακτινωτό διάκενο είναι η συνολική απόσταση που μπορεί να κινηθεί ακτινικά ο εσωτερικός δακτύλιος του ρουλεμάν σε σχέση με τον εξωτερικό δακτύλιο όταν δεν εφαρμόζεται εξωτερικό φορτίο. Το σωστό ακτινωτό διάκενο είναι κρίσιμο γιατί το πολύ μικρό διάκενο προκαλεί υπερβολική τριβή, υπερθέρμανση και πρόωρη αστοχία, ενώ το πολύ μεγάλο διάκενο οδηγεί σε κραδασμούς, θόρυβο και μειωμένη ικανότητα μεταφοράς φορτίου.

Ε2: Πώς λειτουργεί η αρχή δυναμικής μέτρησης χωρίς φορτίο;

Α: Το όργανο στερεώνει τον εσωτερικό δακτύλιο του ρουλεμάν και τον περιστρέφει μέσω ενός σύγχρονου κινητήρα ενώ εφαρμόζει ακριβές φορτίο μέτρησης στον εξωτερικό δακτύλιο. Οι αισθητήρες μετατόπισης υψηλής ευαισθησίας καταγράφουν την ακτινική κίνηση των κυλιόμενων στοιχείων καθώς διέρχονται από τη ζώνη φορτίου. Στη συνέχεια, οι διαφορικοί αλγόριθμοι εξαλείφουν αυτόματα τα γεωμετρικά σφάλματα, όπως η μη στρογγυλότητα, παρέχοντας την πραγματική τιμή ακτινικής απόστασης.

Ε3: Γιατί το όργανο χρησιμοποιεί διαφορικούς αλγόριθμους αντί για άμεση μέτρηση;

Α: Τα ρουλεμάν έχουν εγγενείς γεωμετρικές ατέλειες—ελαφριά ωοειδής μορφή, κυματισμός επιφάνειας και διακυμάνσεις διαστάσεων στα στοιχεία κύλισης—που μπορεί να παραμορφώσουν τις απλές σημειακές μετρήσεις. Ο διαφορικός αλγόριθμος καταγράφει πολλαπλά σημεία δεδομένων γύρω από την πλήρη περιστροφή και διαχωρίζει μαθηματικά αυτά τα γεωμετρικά σφάλματα από το πραγματικό διάκενο, διασφαλίζοντας την ακρίβεια μέτρησης χωρίς να απαιτείται αντιστάθμιση παραμόρφωσης.

Ε4: Ποιους τύπους και μεγέθη ρουλεμάν μπορεί να μετρήσει αυτό το όργανο;

Α: Το όργανο φιλοξενεί ένσφαιρα ρουλεμάν βαθιάς αυλάκωσης, γωνιακά ρουλεμάν επαφής, κυλινδρικά ρουλεμάν κυλίνδρων και κωνικά ρουλεμάν κυλίνδρων σε ένα ευρύ φάσμα μεγεθών. Οι προσαρμογείς και τα εξαρτήματα μπορούν να διαμορφωθούν ώστε να ταιριάζουν με συγκεκριμένες διαμέτρους οπών εδράνου και εξωτερικές διαμέτρους, καθιστώντας το κατάλληλο τόσο για ποιοτικούς ελέγχους γραμμής παραγωγής όσο και για εργαστηριακή επιθεώρηση.

Ε5: Πώς υποστηρίζει αυτό το όργανο τον ποιοτικό έλεγχο ρουλεμάν στην κατασκευή;

Α: Παρέχοντας γρήγορες, ακριβείς και επαναλαμβανόμενες μετρήσεις ακτινικής απόστασης, το όργανο επιτρέπει την 100% επιθεώρηση των παρτίδων παραγωγής ή τη στατιστική δειγματοληψία σύμφωνα με τα πρότυπα ISO 5753 και ABMA. Αυτό διασφαλίζει ότι κάθε ρουλεμάν που αποστέλλεται πληροί την καθορισμένη ομάδα εκκαθάρισης, μειώνοντας τις αξιώσεις εγγύησης και τις αστοχίες πεδίου που προκαλούνται από ακατάλληλη εκκαθάριση.
