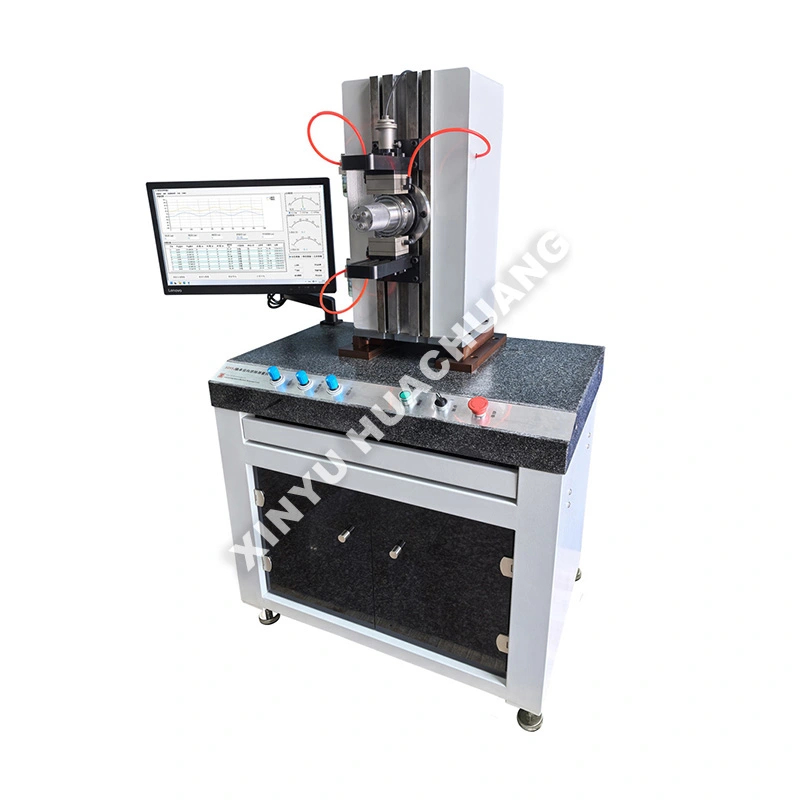

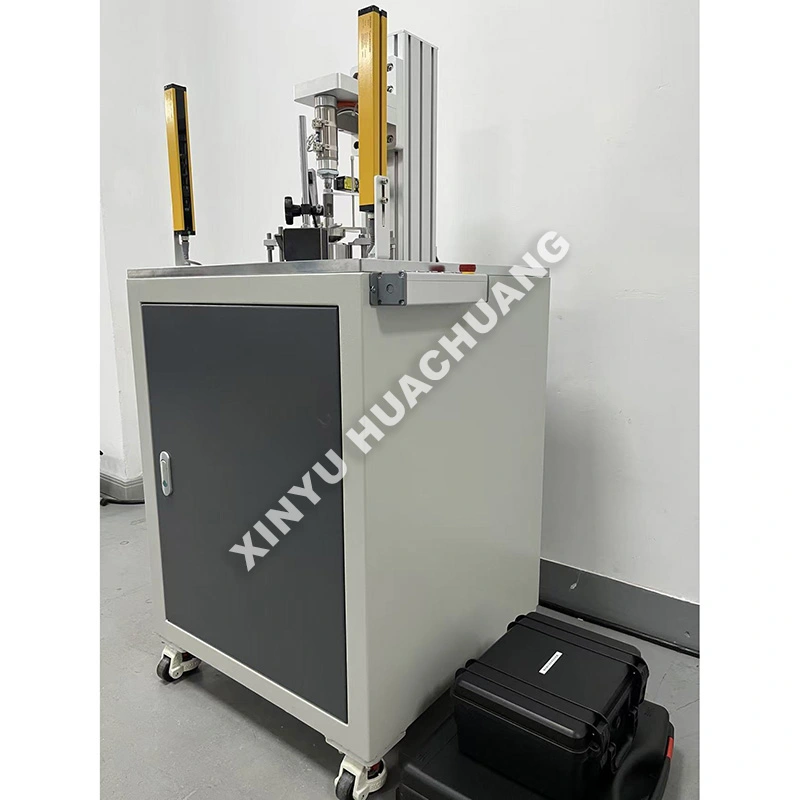

Όργανο μέτρησης αξονικού διάκενου για ρουλεμάν

Το όργανο μέτρησης αξονικού διάκενου XINYU HUACHUANG για ρουλεμάν είναι μια εξαιρετικά ακριβής, ημι-αυτόματη συσκευή δοκιμών που έχει σχεδιαστεί ειδικά για να αξιολογεί το εσωτερικό αξονικό διάκενο των ρουλεμάν κύλισης. Σχεδιασμένο για να ανταποκρίνεται στα αυστηρά διεθνή πρότυπα, αυτό το όργανο μέτρησης αξονικής απόστασης για ρουλεμάν εφαρμόζει με ακρίβεια τυποποιημένα αξονικά φορτία μέτρησης για τη σύλληψη μικρο-μετατοπίσεων. Εξοπλισμένο με έξυπνο αυτοματισμό PLC και αισθητήρες υψηλής ευαισθησίας, εξασφαλίζει ασφαλή, αξιόπιστη λειτουργία, ενώ παρέχει δεδομένα υψηλής αναπαραγωγής για Ε&Α, ποιοτικό έλεγχο και πιστοποίηση κατασκευής.

Αρχή Εργασίας

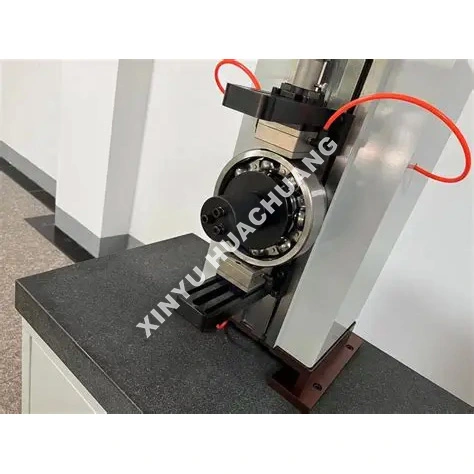

Το όργανο μέτρησης αξονικής απόστασης για ρουλεμάν λειτουργεί σύμφωνα με μια δυναμική αρχή μέτρησης χωρίς φορτίο. Ο εξωτερικός δακτύλιος του ρουλεμάν είναι σταθερά στερεωμένος και σφιγμένος, ενώ ένα ακριβές αξονικό φορτίο μέτρησης εφαρμόζεται στον εσωτερικό δακτύλιο. Οι αισθητήρες μετατόπισης υψηλής ευαισθησίας καταγράφουν την αξονική κίνηση των κυλιόμενων στοιχείων καθώς διέρχονται από τη ζώνη φορτίου. Το σύστημα χρησιμοποιεί διαφορικούς αλγόριθμους για την αυτόματη εξάλειψη των γεωμετρικών σφαλμάτων και υπολογίζει την πραγματική αξονική απόσταση χωρίς να απαιτείται αντιστάθμιση παραμόρφωσης.

Ποια είναι τα διακριτικά πλεονεκτήματα;

● Μέτρηση υψηλής ακρίβειας: Διαθέτει επαγωγικούς αισθητήρες κορυφαίας ποιότητας με στατική επαναληψιμότητα <1,5μm και δυναμική επαναληψιμότητα <2,5μm.

● Αυτοματοποιημένη φόρτωση: Η πνευματική ή μηχανοκίνητη φόρτωση εξασφαλίζει σταθερές, τυποποιημένες δυνάμεις μέτρησης, εξαλείφοντας τα σφάλματα χειροκίνητης λειτουργίας.

● Έξυπνη επεξεργασία δεδομένων: Υπολογίζει αυτόματα τη μέση απόσταση, εντοπίζει εμπλοκές περιστροφής και δημιουργεί στατιστικές αναφορές SPC/CPK.

● Στιβαρή και ασφαλής κατασκευή: Χτισμένο με άκαμπτο μηχανικό πλαίσιο και διαθέτει αυτόματη βαθμονόμηση έναντι τυπικών εξαρτημάτων αναφοράς για διατήρηση της μακροπρόθεσμης ακρίβειας.

● Ευέλικτη συμβατότητα: Το αρθρωτό εξάρτημα επιτρέπει γρήγορες εναλλαγές για τη δοκιμή διαφόρων τύπων ρουλεμάν, από ρουλεμάν με βαθιά αυλάκωση έως κωνικά ρουλεμάν κυλίνδρων.

Τεχνικές Προδιαγραφές

Πού μπορεί να χρησιμοποιηθεί;

● Κατασκευή ρουλεμάν: 100% έλεγχος ποιότητας εντός ή εκτός σύνδεσης για σφαιρικά ρουλεμάν βαθιάς αυλάκωσης, κυλινδρικούς κυλίνδρους και κωνικούς κυλίνδρους.

● Αυτοκίνητο & Αεροδιαστημική: Έλεγχος ποιότητας εισερχόμενου (IQC) και επαλήθευση συναρμολόγησης για πλήμνες τροχών, κιβώτια ταχυτήτων και κινητήρες στροβίλου.

● Μηχανήματα ακριβείας: Επιλογή αντιστοίχισης και αντιστοίχισης καθαρισμού για άξονες εργαλειομηχανών υψηλής ακρίβειας και ρομποτική.

● Συντήρηση & MRO: Αξιολόγηση κατάστασης και αξιολόγηση κάθαρσης ρουλεμάν κατά τη διάρκεια επισκευών εξοπλισμού.

Προφυλάξεις κατά τη χρήση

● Προετοιμασία δείγματος: Πάντα να καθαρίζετε σχολαστικά το ρουλεμάν για να αφαιρέσετε αντισκωριακά ή γράσο που θα μπορούσαν να επηρεάσουν τη μικρομέτρηση.

● Θερμική ισορροπία: Επιτρέψτε τόσο στο όργανο όσο και στο ρουλεμάν να εγκλιματιστούν στη θερμοκρασία δωματίου (20±5℃) πριν από τη δοκιμή.

● Σωστή ευθυγράμμιση: Βεβαιωθείτε ότι το ρουλεμάν έχει τοποθετηθεί τέλεια επίπεδη στο εξάρτημα για να αποτρέψετε τις λανθασμένες ενδείξεις που προκαλούνται από την κλίση του εξωτερικού δακτυλίου.

● Βαθμονόμηση: Εκτελέστε τη ρουτίνα αυτόματης βαθμονόμησης χρησιμοποιώντας τυπικά ρουλεμάν αναφοράς στην αρχή κάθε βάρδιας.

Οδηγός συντήρησης

● Καθημερινά: Σκουπίστε τα εξαρτήματα μέτρησης και τη γραφίδα του αισθητήρα με ένα καθαρό πανί που δεν αφήνει χνούδι. Ελέγξτε την πνευματική πίεση αέρα (εάν υπάρχει) και αποστραγγίστε την υγρασία από το φίλτρο.

● Εβδομαδιαία/Μηνιαία: Επιθεωρήστε τον περιστρεφόμενο άξονα και τους μοχλούς φόρτωσης για ομαλή λειτουργία. Εφαρμόστε μια σταγόνα ελαφρού λαδιού μηχανής στα σημεία μηχανικής περιστροφής όπως συνιστάται.

● Τριμηνιαία: Εκτελέστε μια πλήρη βαθμονόμηση συστήματος χρησιμοποιώντας πιστοποιημένα τυπικά μπλοκ διάκενου για να επαληθεύσετε τη γραμμικότητα και την ακρίβεια της ενίσχυσης.

● Έλεγχος περιβάλλοντος: Κρατήστε το όργανο μακριά από βαριά μηχανήματα δόνησης, ισχυρά μαγνητικά πεδία και άμεσο ηλιακό φως για να διατηρήσετε τη σταθερότητα της μέτρησης.

Υποστήριξη που σας κρατά αυτοπεποίθηση

Στην XINYU HUACHUANG, δεσμευόμαστε να παρέχουμε ολοκληρωμένη και αξιόπιστη υποστήριξη μετά την πώληση για να διασφαλίσουμε τη συνεχή και αποτελεσματική λειτουργία του εξοπλισμού σας. Η αφοσιωμένη ομάδα σέρβις μας είναι πάντα έτοιμη να σας βοηθήσει.

Ολοκληρωμένη κάλυψη εγγύησης

Προσφέρουμε περήφανα δύο χρόνια εγγύηση για τον εξοπλισμό μας. Κατά τη διάρκεια αυτής της περιόδου, παρέχουμε δωρεάν υπηρεσίες συντήρησης και επισκευής για τυχόν ζητήματα που σχετίζονται με την ποιότητα, εξαιρουμένων εκείνων που προκαλούνται από ακατάλληλη λειτουργία, μη εξουσιοδοτημένες τροποποιήσεις ή ανωτέρα βία. Για εξοπλισμό πέραν της περιόδου εγγύησης δύο ετών, συνεχίζουμε να προσφέρουμε υπηρεσίες δια βίου συντήρησης, χρεώνοντας μόνο το κόστος ανταλλακτικών και εργασίας.

Μηχανισμός Ταχείας Απόκρισης

Προσφέρουμε 7×24 ώρες επαγγελματική τηλεφωνική υποστήριξη μηχανικής. Με τη λήψη μιας ειδοποίησης σφάλματος, η τεχνική μας ομάδα θα απαντήσει εντός 24 ωρών και θα παράσχει μια βιώσιμη λύση. Εάν απαιτείται επιτόπια εξυπηρέτηση, οι επαγγελματίες μηχανικοί μας θα φτάσουν στις εγκαταστάσεις σας εντός μιας εβδομάδας. Σε ειδικές περιπτώσεις όπου ο εξοπλισμός δεν μπορεί να επισκευαστεί, θα τον αντικαταστήσουμε άνευ όρων με μια νέα μονάδα ή θα παρέχουμε μια υποκατάστατη μονάδα κατά τη διάρκεια της περιόδου εγγύησης των δύο ετών ή θα λάβουμε τα απαραίτητα μέτρα για την αποκατάσταση της κανονικής λειτουργίας.

Συχνές Ερωτήσεις (FAQ)

Ε1: Τι είναι το αξονικό διάκενο και σε τι διαφέρει από το ακτινικό διάκενο;

Α: Το αξονικό διάκενο είναι η συνολική απόσταση που ο εσωτερικός δακτύλιος του ρουλεμάν μπορεί να κινηθεί αξονικά (κατά μήκος του άξονα του άξονα) σε σχέση με τον εξωτερικό δακτύλιο όταν δεν εφαρμόζεται εξωτερικό φορτίο. Ενώ το ακτινικό διάκενο μετρά την κίνηση κάθετα στον άξονα, το αξονικό διάκενο μετρά την κίνηση παράλληλα προς τον άξονα. Και τα δύο διάκενα επηρεάζουν την απόδοση του ρουλεμάν, αλλά το αξονικό διάκενο είναι ιδιαίτερα κρίσιμο για εφαρμογές με ώση, όπως κιβώτια ταχυτήτων και κάθετες αντλίες.

Ε2: Πώς διασφαλίζει την ακρίβεια η αρχή δυναμικής μέτρησης του οργάνου;

Α: Ο εξωτερικός δακτύλιος είναι σταθερά στερεωμένος και συσφιγμένος ενώ εφαρμόζεται ακριβές αξονικό φορτίο μέτρησης στον εσωτερικό δακτύλιο. Οι αισθητήρες μετατόπισης υψηλής ευαισθησίας καταγράφουν την αξονική κίνηση των κυλιόμενων στοιχείων καθώς διέρχονται από τη ζώνη φορτίου. Το σύστημα χρησιμοποιεί διαφορικούς αλγόριθμους για την αυτόματη εξάλειψη των γεωμετρικών σφαλμάτων—όπως η εκκένωση του προσώπου και η ταλάντωση του κλωβού—υπολογίζοντας την πραγματική αξονική απόσταση χωρίς να απαιτείται αντιστάθμιση παραμόρφωσης.

Ε3: Γιατί το αξονικό διάκενο είναι ιδιαίτερα σημαντικό για τη γωνιακή επαφή και τα κωνικά ρουλεμάν κυλίνδρων;

Α: Τα γωνιακά ρουλεμάν και τα κωνικά ρουλεμάν κυλίνδρων έχουν σχεδιαστεί για να φέρουν συνδυασμένα ακτινικά και αξονικά φορτία. Το αξονικό τους διάκενο καθορίζει άμεσα τη γωνία επαφής μεταξύ των στοιχείων κύλισης και των διαδρόμων, η οποία με τη σειρά της διέπει την κατανομή του φορτίου, την ακαμψία και την παραγωγή θερμότητας. Η λανθασμένη αξονική απόσταση σε αυτούς τους τύπους ρουλεμάν οδηγεί σε ανομοιόμορφη κατανομή φορτίου, πρόωρη απολέπιση και καταστροφική αστοχία.

Ε4: Μπορεί αυτό το όργανο να χρησιμοποιηθεί μαζί με το όργανο μέτρησης ακτινικής απόστασης για πλήρη επιθεώρηση ρουλεμάν;

Α: Ναι. Μαζί, τα όργανα ακτινικής και αξονικής απόστασης παρέχουν ένα ολοκληρωμένο προφίλ απόστασης του ρουλεμάν. Πολλές προδιαγραφές ρουλεμάν απαιτούν την επαλήθευση και των δύο τιμών. Η χρήση και των δύο οργάνων στη σειρά στο ίδιο ρουλεμάν δίνει μια πλήρη εικόνα της εσωτερικής γεωμετρίας και επιβεβαιώνει ότι το ρουλεμάν πληροί όλες τις απαιτήσεις απόστασης.

Ε5: Πώς υποστηρίζει το όργανο την εισερχόμενη επιθεώρηση και την ανάλυση αστοχίας;

Α: Για την εισερχόμενη επιθεώρηση, το όργανο επαληθεύει ότι τα νέα ρουλεμάν πληρούν την καθορισμένη ομάδα αξονικής απόστασης πριν από την εγκατάσταση, αποτρέποντας την δαπανηρή επανάληψη της συναρμολόγησης. Για την ανάλυση αστοχίας, η μέτρηση της αξονικής απόστασης των ρουλεμάν που έχουν επιστρεφθεί ή αποτύχει στο πεδίο βοηθά να καθοριστεί εάν η ακατάλληλη απόσταση ήταν ένας παράγοντας που συνέβαλε, υποστηρίζοντας τη διερεύνηση της βασικής αιτίας και τη διορθωτική δράση.
