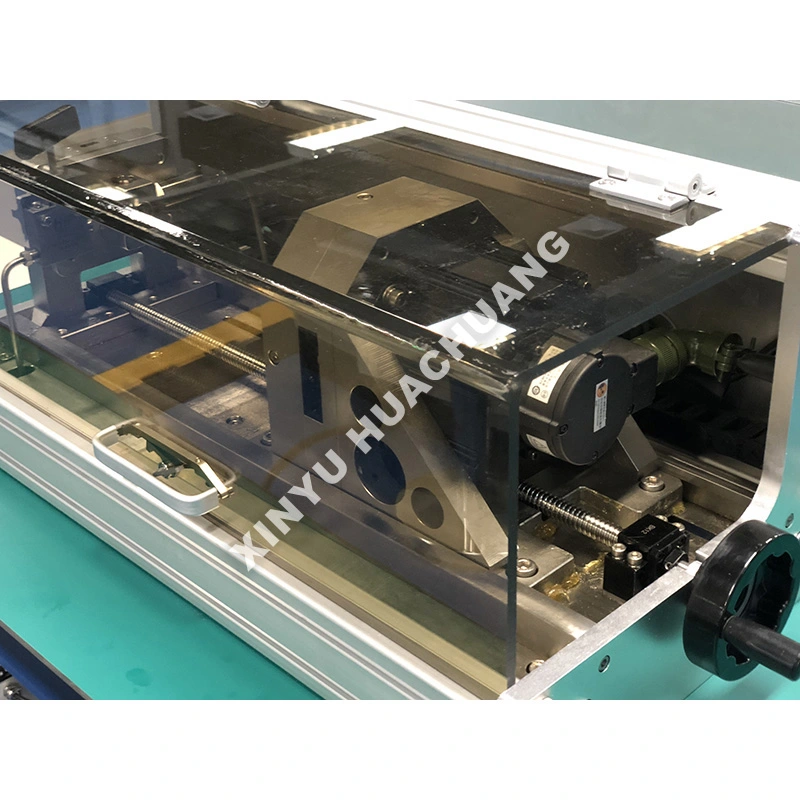

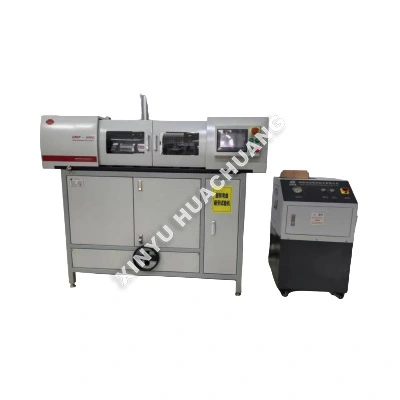

Μηχανή δοκιμής κόπωσης κάμψης σωλήνων

Το μηχάνημα δοκιμής κόπωσης κάμψης σωλήνων XINYU HUACHUANG είναι μια εξαιρετικά εξειδικευμένη συσκευή δοκιμών βιομηχανικής ποιότητας ειδικά σχεδιασμένη για την αξιολόγηση της δομικής ακεραιότητας και της διάρκειας κόπωσης των εξαρτημάτων του αγωγού υπό επαναλαμβανόμενα φορτία κάμψης. Σχεδιασμένο για να προσομοιώνει τις πραγματικές δυναμικές τάσεις, αυτό το μηχάνημα δοκιμής κόπωσης κάμψης εξαρτημάτων σωληνώσεων εφαρμόζει με ακρίβεια τις κυκλικές ροπές κάμψης για την αξιολόγηση της έναρξης και της διάδοσης ρωγμών. Εξοπλισμένο με έξυπνο αυτοματισμό PLC/PC και κλειδώματα ασφαλείας πολλαπλών επιπέδων, εξασφαλίζει ασφαλή, μακροπρόθεσμη λειτουργία χωρίς επίβλεψη, ενώ παρέχει δεδομένα καμπύλης S-N υψηλής αναπαραγωγής για Ε&Α, ποιοτικό έλεγχο και πιστοποίηση βιομηχανίας.

Αρχή Εργασίας

Το μηχάνημα δοκιμής κόπωσης κάμψης Pipe Fitting λειτουργεί σφίγγοντας με ασφάλεια έναν σωλήνα ή ένα δείγμα τοποθέτησης και εφαρμόζοντας μια ελεγχόμενη, επαναλαμβανόμενη ροπή κάμψης χρησιμοποιώντας σερβοϋδραυλικούς ή σερβοηλεκτρικούς ενεργοποιητές υψηλής ακρίβειας. Το μηχάνημα μπορεί να διαμορφωθεί για κάμψη σε ένα επίπεδο, περιστροφική κάμψη ή πολύπλοκη πολυαξονική φόρτιση για προσομοίωση πραγματικών λειτουργικών τάσεων του αγωγού. Καθ' όλη τη διάρκεια της δοκιμής, το σύστημα παρακολουθεί και καταγράφει συνεχώς παραμέτρους όπως η γωνία κάμψης, η εφαρμοσμένη ροπή, ο αριθμός κύκλου και η καταπόνηση. Η δοκιμή τερματίζεται αυτόματα όταν το δείγμα σπάσει ή φτάσει σε ένα προκαθορισμένο όριο διαρροής, παρέχοντας ακριβή δεδομένα ζωής κόπωσης.

Πού λάμπει;

● Κυκλική φόρτιση υψηλής ακρίβειας: Διαθέτει σερβοενεργοποιητές και κυψέλες φόρτωσης premium για να διασφαλίζεται η ακριβής και σταθερή εφαρμογή σύνθετων κυματομορφών κάμψης (ημιτονοειδές, τρίγωνο, μπλοκ) με ελάχιστο θόρυβο.

● Δυνατότητα δοκιμών πολλαπλών αξόνων: Υποστηρίζει δοκιμές κόπωσης μονού επιπέδου, διπλού επιπέδου και περιστροφικής κάμψης για την ακριβή προσομοίωση πραγματικών καταπονήσεων εγκατάστασης αγωγών και λειτουργίας.

● Έξυπνη απόκτηση δεδομένων: Το ενσωματωμένο λογισμικό υπολογιστή καταγράφει αυτόματα καμπύλες σε πραγματικό χρόνο (Γωνία-Στιγμή, Κύκλος-Αποτυχία), υπολογίζει τη διάρκεια ζωής της κόπωσης και δημιουργεί εκτενείς αναφορές δοκιμών.

● Στιβαρή και ασφαλής κατασκευή: Χτισμένο με χυτό πλαίσιο βαρέως τύπου και κλειδώματα ασφαλείας πολλαπλών επιπέδων (προστασία υπερφόρτωσης, διακοπή έκτακτης ανάγκης, περιορισμός κατάγματος, ανίχνευση διαρροών) για τη διασφάλιση της ασφάλειας του χειριστή και της μακροζωίας του εξοπλισμού.

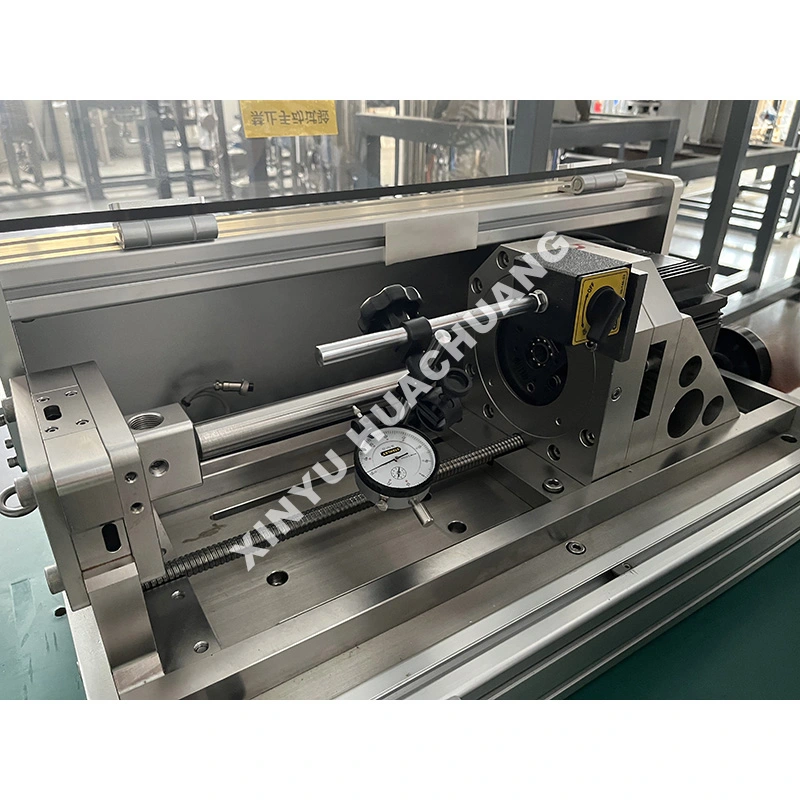

● Προσαρμόσιμη στερέωση: Προσφέρει μια ευρεία γκάμα εξειδικευμένων εξαρτημάτων σύσφιξης και ακραίων συνδέσμων για να συγκρατούν με ασφάλεια διάφορες διαμέτρους σωλήνων, πάχη τοιχωμάτων και γεωμετρίες τοποθέτησης.

Τεχνικές Προδιαγραφές

Πού ισχύει;

● Βιομηχανία πετρελαίου και φυσικού αερίου: Αξιολόγηση κόπωσης σωλήνων γεωτρήσεων, περιβλήματος, σωλήνων και εξαρτημάτων αγωγών υπό ακραία κυκλική κάμψη.

● Πετροχημική και παραγωγή ενέργειας: Δοκιμή σωλήνων εναλλάκτη θερμότητας, σωλήνων λέβητα και γραμμών ατμού υψηλής πίεσης.

● Αυτοκίνητο και Αεροδιαστημική: Αξιολόγηση της ανθεκτικότητας των συστημάτων εξάτμισης, των γραμμών καυσίμου και των υδραυλικών σωλήνων υπό κραδασμούς και κάμψη.

● Κατασκευή και υποδομή: Αξιολόγηση της διάρκειας κόπωσης των δομικών χαλύβδινων σωλήνων, των ικριωμάτων και των εξαρτημάτων γεφυρών.

● Ιατρικές συσκευές: Δοκιμή της ευελιξίας και της αντοχής στην κόπωση των καθετήρων, των οδηγών συρμάτων και των στεντ.

Προφυλάξεις κατά τη χρήση

● Σωστή ευθυγράμμιση δείγματος: Πάντα να διασφαλίζετε ότι το δείγμα είναι τέλεια ευθυγραμμισμένο στα φωτιστικά για να αποτρέψετε ακούσια αξονικά φορτία ή έκκεντρες κάμψεις που μπορεί να παραμορφώσουν τα αποτελέσματα κόπωσης.

● Επαλήθευση δύναμης σύσφιξης: Επαληθεύστε ότι η δύναμη σύσφιξης είναι επαρκής για να αποτρέψει την ολίσθηση του δείγματος κατά τη δοκιμή υψηλού κύκλου, αλλά όχι τόσο υψηλή ώστε να προκαλέσει πρόωρη σύνθλιψη στα σημεία πρόσφυσης.

● Ρύθμιση ανίχνευσης διαρροών: Για εξαρτήματα κοίλου αγωγού, συνδέετε πάντα το εσωτερικό σύστημα παρακολούθησης πίεσης και τους αισθητήρες ανίχνευσης διαρροών πριν ξεκινήσετε τη δοκιμή.

● Σταδιακή αύξηση φόρτωσης: Χρησιμοποιήστε την προγραμματιζόμενη λειτουργία ανύψωσης κλίσης του λογισμικού για να αυξήσετε σταδιακά το πλάτος κάμψης στο επίπεδο στόχου, αποτρέποντας τη φόρτωση κραδασμών.

Οδηγός συντήρησης

● Καθημερινά: Ελέγχετε όλα τα εξαρτήματα σύσφιξης και τις λαβές για φθορά, ρωγμές ή παραμόρφωση. Ελέγξτε τη στάθμη του υδραυλικού λαδιού (εάν υπάρχει) και βεβαιωθείτε ότι όλες οι ασφάλειες ασφαλείας λειτουργούν σωστά.

● Εβδομαδιαία/Μηνιαία: Λιπάνετε όλους τους κινούμενους συνδέσμους, τις ράγες οδήγησης και τους συνδέσμους ενεργοποιητή σύμφωνα με τις προδιαγραφές του κατασκευαστή. Καθαρίστε την περιοχή δοκιμής και επιθεωρήστε τις ηλεκτρικές συνδέσεις για χαλαρότητα.

● Τριμηνιαία: Εκτελέστε μια ολοκληρωμένη βαθμονόμηση συστήματος των κυψελών φορτίου, των κωδικοποιητών γωνίας και των μετατροπέων πίεσης χρησιμοποιώντας πιστοποιημένα πρότυπα αναφοράς. Επιθεωρήστε τους υδραυλικούς σωλήνες και τα εξαρτήματα για σημάδια φθοράς ή διαρροής.

● Μετά τη δοκιμή: Ακολουθείτε πάντα μια σωστή ακολουθία τερματισμού λειτουργίας μετά από κάταγμα δείγματος. Αφαιρέστε προσεκτικά το σπασμένο δείγμα, καθαρίστε τα εξαρτήματα και επιθεωρήστε τον ενεργοποιητή για τυχόν ζημιά που προκαλείται από την ξαφνική απελευθέρωση φορτίου.

Εξυπηρέτηση και υποστήριξη μετά την πώληση

Στην XINYU HUACHUANG, δεσμευόμαστε να παρέχουμε ολοκληρωμένη και αξιόπιστη υποστήριξη μετά την πώληση για να διασφαλίσουμε τη συνεχή και αποτελεσματική λειτουργία του εξοπλισμού σας. Η αφοσιωμένη ομάδα σέρβις μας είναι πάντα έτοιμη να σας βοηθήσει.

Ολοκληρωμένη κάλυψη εγγύησης

Προσφέρουμε περήφανα δύο χρόνια εγγύηση για τον εξοπλισμό μας. Κατά τη διάρκεια αυτής της περιόδου, παρέχουμε δωρεάν υπηρεσίες συντήρησης και επισκευής για τυχόν ζητήματα που σχετίζονται με την ποιότητα, εξαιρουμένων εκείνων που προκαλούνται από ακατάλληλη λειτουργία, μη εξουσιοδοτημένες τροποποιήσεις ή ανωτέρα βία. Για εξοπλισμό πέραν της περιόδου εγγύησης δύο ετών, συνεχίζουμε να προσφέρουμε υπηρεσίες δια βίου συντήρησης, χρεώνοντας μόνο το κόστος ανταλλακτικών και εργασίας.

Μηχανισμός Ταχείας Απόκρισης

Προσφέρουμε 7×24 ώρες επαγγελματική τηλεφωνική υποστήριξη μηχανικής. Με τη λήψη μιας ειδοποίησης σφάλματος, η τεχνική μας ομάδα θα απαντήσει εντός 24 ωρών και θα παράσχει μια βιώσιμη λύση. Εάν απαιτείται επιτόπια εξυπηρέτηση, οι επαγγελματίες μηχανικοί μας θα φτάσουν στις εγκαταστάσεις σας εντός μιας εβδομάδας. Σε ειδικές περιπτώσεις όπου ο εξοπλισμός δεν μπορεί να επισκευαστεί, θα τον αντικαταστήσουμε άνευ όρων με μια νέα μονάδα ή θα παρέχουμε μια υποκατάστατη μονάδα κατά τη διάρκεια της περιόδου εγγύησης των δύο ετών ή θα λάβουμε τα απαραίτητα μέτρα για την αποκατάσταση της κανονικής λειτουργίας.

Συχνές Ερωτήσεις (FAQ)

Ε1: Πώς προσομοιώνει το μηχάνημα τις πραγματικές λειτουργικές πιέσεις του αγωγού;

Α: Το μηχάνημα συσφίγγει με ασφάλεια έναν σωλήνα ή ένα δείγμα εξαρτήματος και εφαρμόζει ελεγχόμενες, επαναλαμβανόμενες ροπές κάμψης χρησιμοποιώντας σερβοϋδραυλικούς ή σερβοηλεκτρικούς ενεργοποιητές υψηλής ακρίβειας. Μπορεί να διαμορφωθεί για κάμψη σε ένα επίπεδο, περιστροφική κάμψη ή πολύπλοκη πολυαξονική φόρτιση για να αναπαράγει τις πραγματικές συνθήκες καταπόνησης που αντιμετωπίζουν οι αγωγοί κατά τη λειτουργία - συμπεριλαμβανομένης της καθίζησης στο έδαφος, της θερμικής διαστολής και της κόπωσης που προκαλείται από κραδασμούς.

Ε2: Ποιες παραμέτρους παρακολουθεί το σύστημα κατά τη διάρκεια της δοκιμής κόπωσης;

A: Το σύστημα καταγράφει συνεχώς τη γωνία κάμψης, την εφαρμοζόμενη ροπή, τον αριθμό κύκλων και τα δεδομένα καταπόνησης σε πραγματικό χρόνο. Αυτό το ολοκληρωμένο σύνολο δεδομένων επιτρέπει στους μηχανικούς να σχεδιάζουν τις καμπύλες S-N (ένταση σε σχέση με τον αριθμό των κύκλων) και να προσδιορίζουν την ακριβή διάρκεια κόπωσης του στοιχείου του αγωγού υπό τις καθορισμένες συνθήκες φόρτωσης.

Ε3: Πώς προσδιορίζει το μηχάνημα πότε ένα δείγμα έχει αποτύχει;

Α: Η δοκιμή τερματίζεται αυτόματα όταν το δείγμα σπάσει ή φτάσει σε ένα προκαθορισμένο όριο διαρροής. Για δοκιμές σωλήνων υπό πίεση, το σύστημα παρακολουθεί την εσωτερική πίεση και ανιχνεύει τυχόν πτώση πίεσης που υποδηλώνει ρωγμή στο τοίχωμα, διασφαλίζοντας ότι η μέτρηση της διάρκειας κόπωσης αντικατοπτρίζει την πραγματική αστοχία και όχι τα αυθαίρετα όρια κύκλου.

Ε4: Μπορεί το μηχάνημα να δοκιμάσει τόσο ευθύγραμμα τμήματα σωλήνων όσο και εξαρτήματα όπως αγκώνες και μπλουζάκια;

Α: Ναι. Το σύστημα σύσφιξης και η διαμόρφωση του ενεργοποιητή είναι ρυθμιζόμενα για να προσαρμόζονται ευθύγραμμα τμήματα σωλήνων, γωνίες, μπλουζάκια, φλάντζες και άλλα εξαρτήματα σωληνώσεων. Κάθε τύπος δείγματος μπορεί να δοκιμαστεί στην πιο κρίσιμη λειτουργία κάμψης για να εντοπιστεί το πιο αδύναμο σημείο στο σύστημα σωληνώσεων.

Ε5: Γιατί είναι απαραίτητη η δοκιμή κόπωσης από κάμψη για την πιστοποίηση του αγωγού;

Α: Οι αγωγοί σε πετρέλαιο και φυσικό αέριο, χημική επεξεργασία και παραγωγή ενέργειας υπόκεινται σε κυκλικά φορτία κάμψης από την κίνηση του εδάφους, τη θερμική ανακύκλωση και τους κραδασμούς του εξοπλισμού. Η δοκιμή κόπωσης κάμψης παρέχει τα δεδομένα από τον κύκλο έως τη βλάβη που απαιτούνται για τον καθορισμό των διαστημάτων επιθεώρησης, την επικύρωση των περιθωρίων σχεδιασμού και τη διασφάλιση της συμμόρφωσης με τα πρότυπα ακεραιότητας αγωγών, όπως το API 570 και το ASME B31.3.
