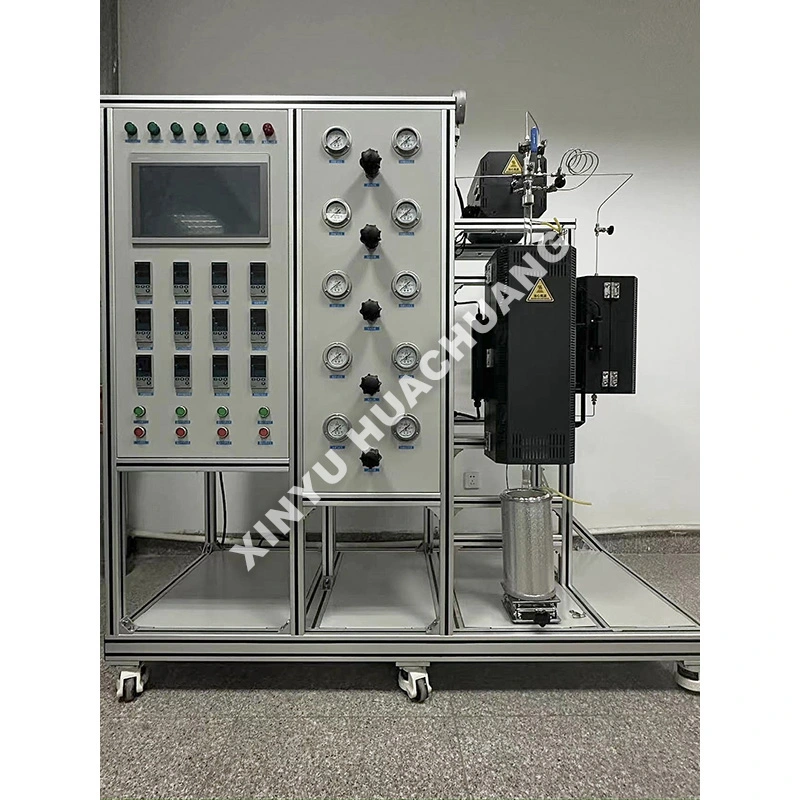

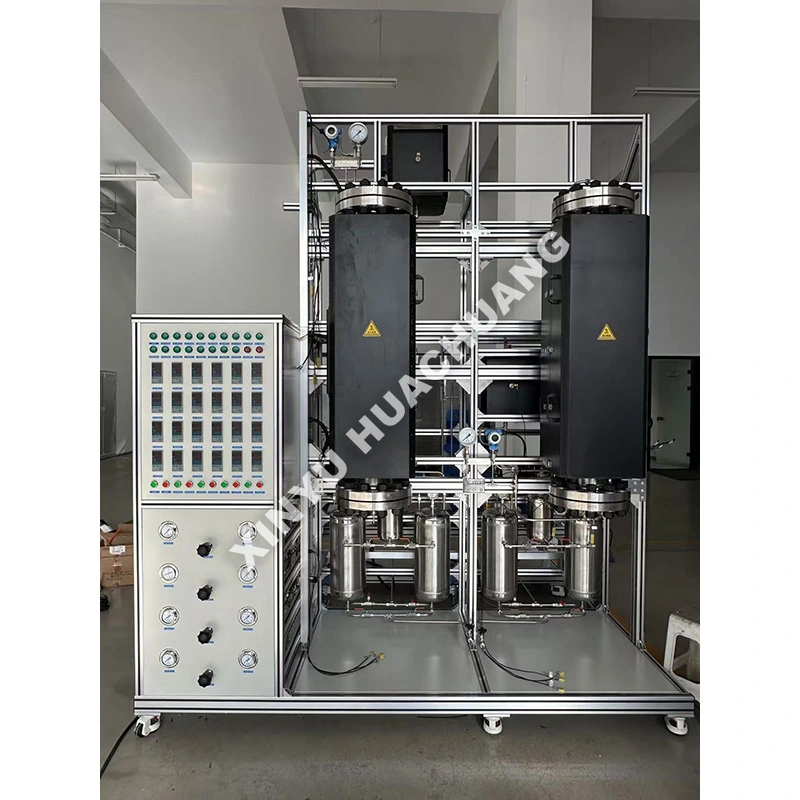

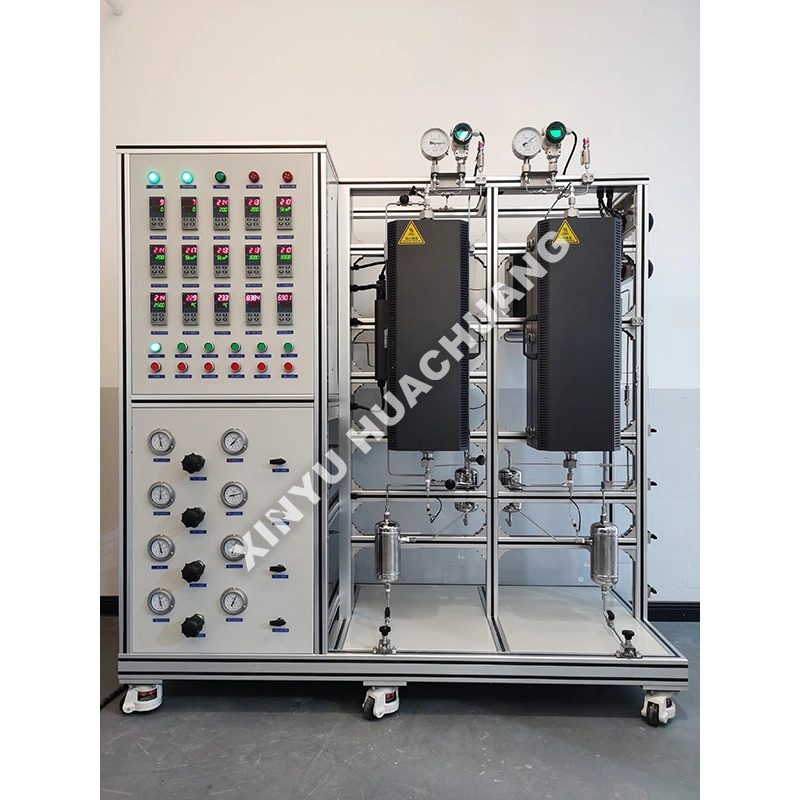

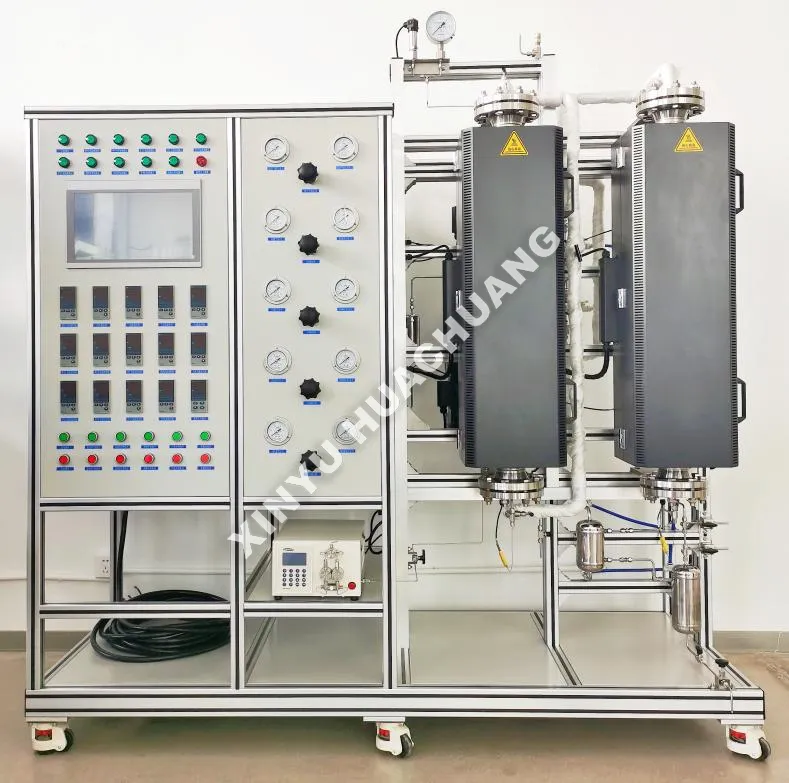

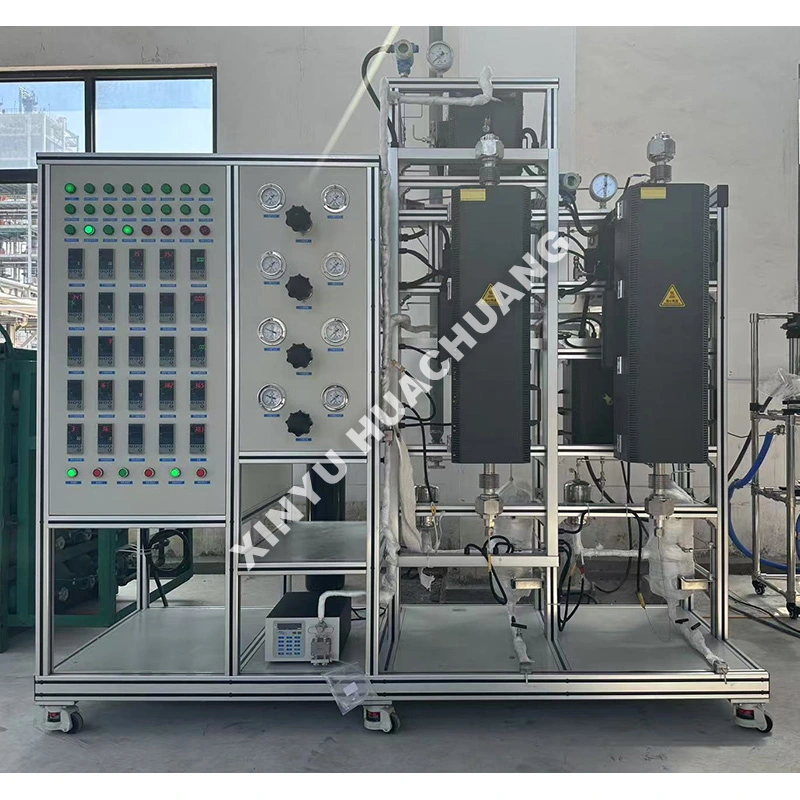

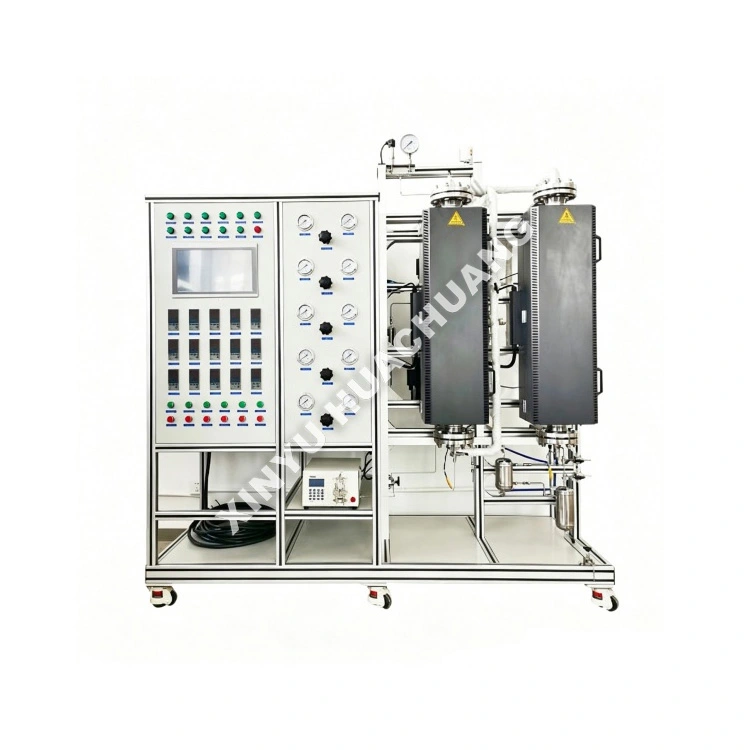

Πειραματική Μονάδα Αναμόρφωσης Μεθανίου

Η πειραματική μονάδα αναμόρφωσης μεθανίου XINYU HUACHUANG είναι ένα εξαιρετικά αυτοματοποιημένο εργαστηριακό σύστημα αντιδραστήρα σχεδιασμένο για ακριβή παραγωγή αερίου σύνθεσης και κινητική έρευνα. Σχεδιασμένο για να προσομοιώνει τις διαδικασίες βιομηχανικής αναμόρφωσης μεθανίου με ατμό (SMR) και ξηρής αναμόρφωσης (DRM), ελέγχει με ακρίβεια τη θερμοκρασία, την πίεση και τις αναλογίες αερίου προς άνθρακα. Εξοπλισμένη με έξυπνο αυτοματισμό PLC και κλειδώματα ασφαλείας πολλαπλών επιπέδων, αυτή η μονάδα είναι ιδανική για έλεγχο καταλύτη, βελτιστοποίηση διεργασιών και έρευνα παραγωγής υδρογόνου σε τομείς ενέργειας και πετροχημικών.

Αρχή Εργασίας

Η Πειραματική Μονάδα Αναμόρφωσης Μεθανίου λειτουργεί μέσω μιας πλήρως αυτοματοποιημένης ακολουθίας: οι αντιδράσεις ενδόθερμης αναμόρφωσης προσομοιώνονται σε υψηλές θερμοκρασίες, με το μεθάνιο να μετράται με ακρίβεια από ελεγκτές ροής μάζας και στη συνέχεια να αναμιγνύεται είτε με ατμό (μέσω θερμαινόμενου φυσαλίδων) είτε με διοξείδιο του άνθρακα. Μετά την προθέρμανση, η αέρια τροφοδοσία εισέρχεται στον αντιδραστήρα σταθερής κλίνης - φορτισμένος με καταλύτη με βάση το νικέλιο ή ευγενή μέταλλα - όπου η αναμόρφωση μετατρέπει το μεθάνιο σε υδρογόνο και μονοξείδιο του άνθρακα. Καθ' όλη τη διάρκεια της διαδικασίας, η μονάδα διατηρεί το απαιτούμενο προφίλ υψηλής θερμοκρασίας μέσω ενός προηγμένου συστήματος ελέγχου θερμοκρασίας, ενώ η ηλεκτρονική μονάδα ανάλυσης αερίων παρακολουθεί συνεχώς τη σύνθεση του προϊόντος, επιτρέποντας τον υπολογισμό σε πραγματικό χρόνο της μετατροπής μεθανίου και της αναλογίας H2/CO που προκύπτει.

Βασικά Πλεονεκτήματα

● Ακρίβεια υψηλής θερμοκρασίας: Η προηγμένη θέρμανση PID πολλαπλών ζωνών εξασφαλίζει ομοιόμορφη κατανομή θερμοκρασίας έως και 900℃, κρίσιμη για αντιδράσεις ενδόθερμης αναμόρφωσης.

● Ευέλικτη προσομοίωση διεργασίας: Υποστηρίζει την αναμόρφωση μεθανίου ατμού (SMR), την ξηρή αναμόρφωση (DRM) και την αυτοθερμική αναμόρφωση (ATR) προσαρμόζοντας απλώς τη σύνθεση του αερίου τροφοδοσίας.

● Ακριβής έλεγχος ατμού: Το ενσωματωμένο σύστημα θερμαινόμενης φυσαλίδας και ατμοποιητή διασφαλίζει ακριβείς και σταθερές αναλογίες νερού προς άνθρακα (S/C) χωρίς συμπύκνωση στις γραμμές τροφοδοσίας.

● Έξυπνος αυτοματισμός: Ο ενσωματωμένος έλεγχος PLC-PC επιτρέπει την αυτοματοποιημένη καταγραφή δεδομένων, τη δημιουργία ιστορικών καμπυλών και τη μακροπρόθεσμη λειτουργία χωρίς επίβλεψη.

● Στιβαρή και ασφαλής σχεδίαση: Οι αντιδραστήρες είναι κατασκευασμένοι από κράματα υψηλής θερμοκρασίας, ανθεκτικά στη διάβρωση (π.χ. SS316L, Inconel), που διαθέτουν μανδάλωμα ασφαλείας πολλαπλών επιπέδων για προστασία από υπερβολική θερμοκρασία, υπερβολική πίεση και φλόγα.

Τεχνικές Προδιαγραφές

Περιοχές Εφαρμογής

● Παραγωγή Υδρογόνου: Ε&Α για την αναμόρφωση μεθανίου ατμού (SMR) για κυψέλες καυσίμου και υδρογόνο διυλιστηρίου.

● Σύλληψη και χρήση άνθρακα: Ξηρή αναμόρφωση μεθανίου (DRM) για τη μετατροπή του CH4 και του CO2 σε πολύτιμο αέριο σύνθεσης.

● Έλεγχος καταλύτη: Δοκιμή καταλυτών ευγενούς μετάλλου (Ru, Rh, Pt) και περοβσκίτη με βάση Ni, για την αναμόρφωση των αντιδράσεων.

● Βελτιστοποίηση διεργασιών: Μελέτη των επιπτώσεων της θερμοκρασίας, της πίεσης και των αναλογιών S/C στη μετατροπή του μεθανίου και στην αντίσταση οπτανθρακοποίησης.

● Ακαδημαϊκή Έρευνα: Θεμελιώδεις κινητικές μελέτες και μηχανισμοί απενεργοποίησης καταλυτών.

Προφυλάξεις κατά τη χρήση

● Θέρμανση γραμμής ατμού: Πάντα να βεβαιώνεστε ότι το σύστημα παραγωγής ατμού και όλοι οι κατάντη αγωγοί θερμαίνονται και μονώνονται σωστά για να αποφευχθεί η συμπύκνωση νερού, η οποία μπορεί να βλάψει τον καταλύτη.

● Αδρανής εκκένωσης: Πάντα να καθαρίζετε τον αντιδραστήρα με ένα αδρανές αέριο (N2 ή Ar) πριν από τη θέρμανση και πριν από την εισαγωγή ατμού ή αντιδρώντων αερίων για να αποτρέψετε την οξείδωση ή τα εκρηκτικά μείγματα.

● Ακολουθία ψύξης: Μετά το πείραμα, διακόψτε πρώτα την τροφοδοσία υγρού και, στη συνέχεια, συνεχίστε τη ροή αδρανούς αερίου ενώ ψύχετε τον αντιδραστήρα σε θερμοκρασία δωματίου πριν κλείσετε τη λειτουργία του.

● Ασφάλεια αερίου: Το μεθάνιο και το υδρογόνο είναι πολύ εύφλεκτα. Βεβαιωθείτε ότι όλες οι συνδέσεις έχουν ελεγχθεί για διαρροή και ότι το σύστημα λειτουργεί σε καλά αεριζόμενο χώρο με ανιχνευτές αερίου.

Οδηγός συντήρησης

● Καθημερινά: Ελέγχετε τις πιέσεις των κυλίνδρων αερίου, επαληθεύστε τις ενδείξεις MFC και επιθεωρήστε τη στάθμη του νερού στο bubbler. Βεβαιωθείτε ότι τα καυσαέρια εξαερίζονται ή επεξεργάζονται σωστά.

● Εβδομαδιαία/Μηνιαία: Καθαρίστε ή αντικαταστήστε τα φίλτρα αερίου και τις παγίδες υγρασίας. Επιθεωρήστε τις στεγανοποιήσεις, τις βαλβίδες και τις σωληνώσεις του αντιδραστήρα για τυχόν σημάδια διάβρωσης ή διαρροής.

● Τριμηνιαία: Βαθμονόμηση ελεγκτών ροής μάζας και αισθητήρων θερμοκρασίας για να διατηρήσετε την ακρίβεια των δοκιμών. Ελέγξτε τις ηλεκτρικές συνδέσεις στον πίνακα PLC για στεγανότητα.

● Χειρισμός καταλύτη: Φορτώστε και ξεφορτώστε τους καταλύτες προσεκτικά για να αποφύγετε τη σύνθλιψη. Παρακολουθήστε τακτικά την πτώση πίεσης. μια ξαφνική αύξηση υποδηλώνει οπτάνθρακα ή απόφραξη του κρεβατιού, που απαιτεί αναγέννηση ή αντικατάσταση.

Εξυπηρέτηση και υποστήριξη μετά την πώληση

Στην XINYU HUACHUANG, δεσμευόμαστε να παρέχουμε ολοκληρωμένη και αξιόπιστη υποστήριξη μετά την πώληση για να διασφαλίσουμε τη συνεχή και αποτελεσματική λειτουργία του εξοπλισμού σας. Η αφοσιωμένη ομάδα σέρβις μας είναι πάντα έτοιμη να σας βοηθήσει.

Ολοκληρωμένη κάλυψη εγγύησης

Προσφέρουμε περήφανα δύο χρόνια εγγύηση για τον εξοπλισμό μας. Κατά τη διάρκεια αυτής της περιόδου, παρέχουμε δωρεάν υπηρεσίες συντήρησης και επισκευής για τυχόν ζητήματα που σχετίζονται με την ποιότητα, εξαιρουμένων εκείνων που προκαλούνται από ακατάλληλη λειτουργία, μη εξουσιοδοτημένες τροποποιήσεις ή ανωτέρα βία. Για εξοπλισμό πέραν της περιόδου εγγύησης δύο ετών, συνεχίζουμε να προσφέρουμε υπηρεσίες δια βίου συντήρησης, χρεώνοντας μόνο το κόστος ανταλλακτικών και εργασίας.

Μηχανισμός Ταχείας Απόκρισης

Προσφέρουμε 7×24 ώρες επαγγελματική τηλεφωνική υποστήριξη μηχανικής. Με τη λήψη μιας ειδοποίησης σφάλματος, η τεχνική μας ομάδα θα απαντήσει εντός 24 ωρών και θα παράσχει μια βιώσιμη λύση. Εάν απαιτείται επιτόπια εξυπηρέτηση, οι επαγγελματίες μηχανικοί μας θα φτάσουν στις εγκαταστάσεις σας εντός μιας εβδομάδας. Σε ειδικές περιπτώσεις όπου ο εξοπλισμός δεν μπορεί να επισκευαστεί, θα τον αντικαταστήσουμε άνευ όρων με μια νέα μονάδα ή θα παρέχουμε μια υποκατάστατη μονάδα κατά τη διάρκεια της περιόδου εγγύησης των δύο ετών ή θα λάβουμε τα απαραίτητα μέτρα για την αποκατάσταση της κανονικής λειτουργίας.

Συχνές Ερωτήσεις (FAQ)

Ε1: Πώς αυτή η πειραματική μονάδα αναμόρφωσης μεθανίου αποτρέπει την οπτανθρακοποίηση και την απενεργοποίηση του καταλύτη κατά τη διάρκεια μακροχρόνιων δοκιμών;

Α: Η οπτανθρακοποίηση είναι μια κρίσιμη πρόκληση στη μεταρρύθμιση του μεθανίου. Η μονάδα μας διαθέτει ένα με ακρίβεια ρυθμιζόμενο σύστημα ελέγχου αναλογίας ατμού προς άνθρακα (S/C), διασφαλίζοντας τη βέλτιστη στοιχειομετρία για την καταστολή της εναπόθεσης άνθρακα. Επιπλέον, προσφέρουμε μια προαιρετική μονάδα προ-αναμόρφωσης που μετατρέπει υψηλότερους υδρογονάνθρακες πριν από τον κύριο σωληνωτό αντιδραστήρα, λειτουργώντας σε χαμηλότερες θερμοκρασίες για να εγγυηθούν σταθερές και ήπιες συνθήκες, επεκτείνοντας έτσι σημαντικά τη διάρκεια ζωής του καταλύτη κατά τη διάρκεια πειραματικών εργασιών.

Ε2: Μπορεί αυτή η μονάδα να προσαρμοστεί τόσο για αναμόρφωση μεθανίου ατμού (SMR) όσο και για ξηρή αναμόρφωση μεθανίου (DRM);

Α: Ναι, η μονάδα είναι εξαιρετικά ευέλικτη. Είναι εξοπλισμένο με ανεξάρτητους ελεγκτές ροής μάζας υψηλής ακρίβειας (MFC) τόσο για τροφοδοσία H2O (μέσω ατμοποιητή) όσο και για τροφοδοσία CO2. Αυτό επιτρέπει στους ερευνητές να εναλλάσσονται απρόσκοπτα μεταξύ των διεργασιών SMR και DRM, ή ακόμη και να δοκιμάζουν διπλή αναμόρφωση, για να αξιολογούν την απόδοση του καταλύτη και την ποιότητα του αερίου σύνθεσης (αναλογία H2/CO) κάτω από ποικίλα περιβάλλοντα διοξειδίου του άνθρακα και ατμού.

Ε3: Πώς διατηρεί το σύστημα ακριβή προφίλ θερμοκρασίας δεδομένης της εξαιρετικά ενδόθερμης φύσης της αντίδρασης αναμόρφωσης;

Α: Η αντίδραση αναμόρφωσης απαιτεί σημαντική εισροή ενέργειας (700–1.000°C). Η πειραματική μας μονάδα αναμόρφωσης μεθανίου χρησιμοποιεί έναν προγραμματιζόμενο ηλεκτρικό φούρνο θέρμανσης πολλαπλών ζωνών με προηγμένο προσαρμοστικό έλεγχο PID. Πολλαπλά θερμοστοιχεία τοποθετούνται στρατηγικά κατά μήκος του σωλήνα του αντιδραστήρα για την παρακολούθηση του προφίλ θερμοκρασίας σε πραγματικό χρόνο. Το Industrial PLC προσαρμόζει δυναμικά τη θερμαντική ισχύ για να αντισταθμίσει την ενδόθερμη ψύκτρα, εξασφαλίζοντας κινητικά δεδομένα υψηλής ακρίβειας.

Ε4: Πώς ψύχεται και αναλύεται με ασφάλεια το αέριο προϊόντος υψηλής θερμοκρασίας χωρίς απώλεια κρίσιμων δεδομένων;

Α: Η μονάδα ενσωματώνει ένα εξειδικευμένο σύστημα κλιματισμού αερίου πολλαπλών σταδίων. Τα απόβλητα υψηλής θερμοκρασίας διέρχονται πρώτα από έναν ψύκτη ταχείας απόσβεσης για να σταματήσουν αμέσως τυχόν δευτερεύουσες αντιδράσεις. Στη συνέχεια περνά μέσα από έναν εξαιρετικά αποδοτικό συμπυκνωτή και διαχωριστή αερίου-υγρού για να αφαιρέσει τον ατμό και το νερό που δεν αντέδρασαν. Το αποξηραμένο αέριο σύνθεσης δρομολογείται στη συνέχεια σε έναν διαδικτυακό χρωματογράφο αερίου (GC) για ακριβή ανάλυση σε πραγματικό χρόνο της μετατροπής CH4, των αποδόσεων CO, CO2 και H2.

Ε5: Ποιοι μηχανισμοί ασφαλείας υπάρχουν για το χειρισμό του υδρογόνου και του μονοξειδίου του άνθρακα σε υψηλή θερμοκρασία κατά τη διάρκεια πειραματικών αστοχιών;

Α: Η ασφάλεια είναι πρωταρχικής σημασίας κατά το χειρισμό του αερίου σύνθεσης. Η πειραματική μονάδα αναμόρφωσης μεθανίου διαθέτει μια ολοκληρωμένη μήτρα ασφαλείας. Εάν ο πομπός ροής μεθανίου αποτύχει ή ανιχνευθεί διαρροή θερμοκρασίας, το PLC ενεργοποιεί αμέσως μια έκτακτη διακοπή λειτουργίας (ESD). Κόβει αυτόματα την τροφοδοσία υδρογονανθράκων, ανοίγει τις βαλβίδες καθαρισμού αζώτου για να αδρανοποιήσει τον αντιδραστήρα και ενεργοποιεί την εξαέρωση για να αποτρέψει τη συσσώρευση εκρηκτικών αερίων, προστατεύοντας τόσο τον χειριστή όσο και τον εξοπλισμό.
